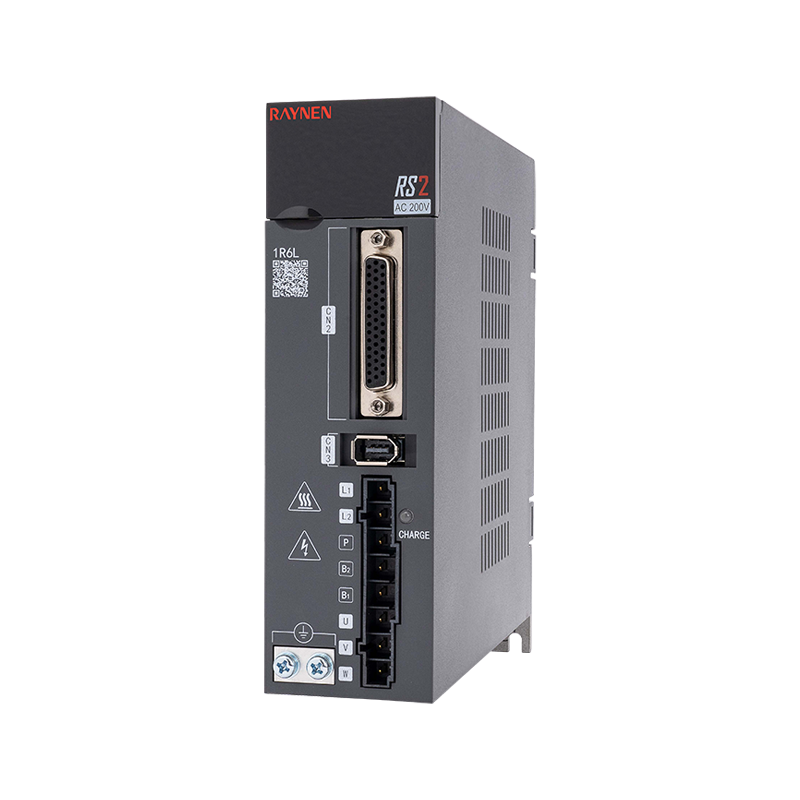

제품 요약

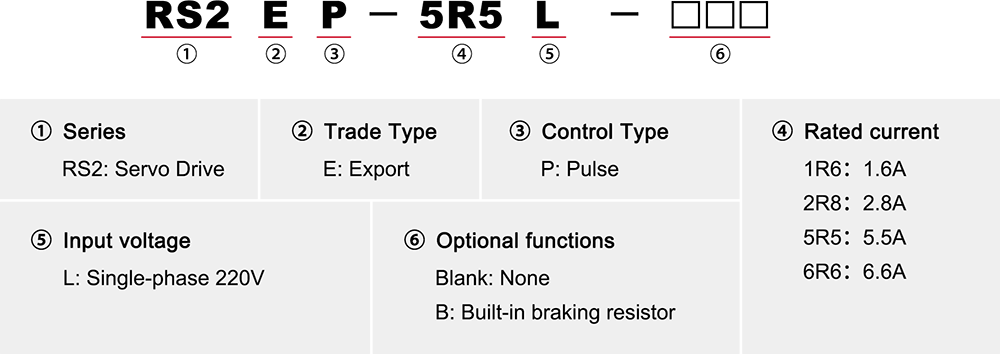

모델 명명법
포트 정의
| | | ||
| 사이즈 A | 사이즈 B | ||
| 아니요. | 이름 | 아니요. | 이름 |
| 1 | - | 1 | - |
| 2 | 미니 USB | 2 | 미니 USB |
| 3 | CN2 | 3 | CN2 |
| 4 | CN3 | 4 | CN3 |
| 5 | L1、L2 | 5 | L1、L2 |
| 6 | 브레이크 | 6 | 브레이크 |
| 7 | U、V、W | 7 | U、V、W |
| 8 | 접지 나사 | 8 | 접지 나사 |
| 9 | 요금 | 9 | 요금 |
| 10 | CN4/CN5 | 10 | CN4/CN5 |
| 설명: ① -: 7세그먼트 디지털 디스플레이 ② 미니 USB: RS232 인터페이스, PC에 연결 ③CN2: 프로그래밍 가능한 컨트롤러(PLC) 또는 제어 I/O에 연결되는 출력/입력 신호 커넥터 ④CN3: 서보 모터의 인코더에 연결된 인코더 인터페이스 ⑤L1, L2: 주회로 전원, 단상 전원(200~240VAC, 50/60Hz 전원)에 연결 ⑥브레이크: 외부 브레이크 저항 사용 7U, V, W: 모터 전원 커넥터(U, V, W)에 연결된 서보 드라이브 출력 ⑧접지 나사: 전원 접지와 모터 접지에 연결합니다. 9충전: 전원 표시 등 ⑩CN4/CN5: 485 통신 포트 | |||
전기 사양
| 단상 220V 구동 전기 사양 | |||||
| 품목 | 사이즈 A | 사이즈 B | |||
| 모델 | 1R6L | 2R8L | 5R5L | 6R6L | |
| 전원 용량 [kVA] | 0.5 | 1 | 1.7 | 2 | |
| 연속 출력 전류 [Arms] | 1.6 | 2.8 | 5.5 | 6.6 | |
| 순간 최대 출력 전류 [Arms] | 5.9 | 9.3 | 16.9 | 17 | |
| 주회로 | 연속 입력 전류 [Arms] | 2.4 | 5 | 8.7 | 11 |
| 주회로 power supply | 단상 200~240VAC, -15%~10%, 50/60Hz | ||||
| 제어 루프 | 제어 회로 전원 | 버스바 전원 공급 장치, 공유 전원 공급 장치 입력 및 정류 | |||
| 전력 손실 | 주회로 power loss [W] | 30.5 | 41 | 60.8 | 66.2 |
| 제어회로 전력손실 [W] | |||||
| 제동 저항기 | 브레이크 resistor function | 선택사항 | |||
| 저항값 [Ω] | 50 | 50 | 50 | 50 | |
| 용량 [W] | 30 | 30 | 50 | 50 | |
| 외부 최소 허용 저항값 [Ω] | 50 | 45 | 40 | 40 | |
| 냉각방식 | 자연 냉각 | 공기 냉각 | |||
| 과전압 수준 | OVC III | ||||
제품 크기
| 사이즈 A | |||||||||||||||||
| |
| ||||||||||||||||
| 사이즈 B | |||||||||||||||||
| |
| ||||||||||||||||
배선도
참고: 그림은 RS2 시리즈 단상 220V 크기 A/B의 배선 다이어그램을 보여줍니다. 다른 모델의 배선도에 대해서는 고객 서비스에 문의하십시오.
