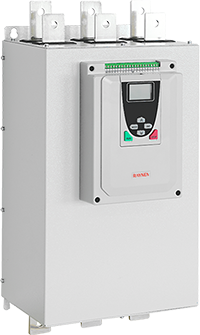

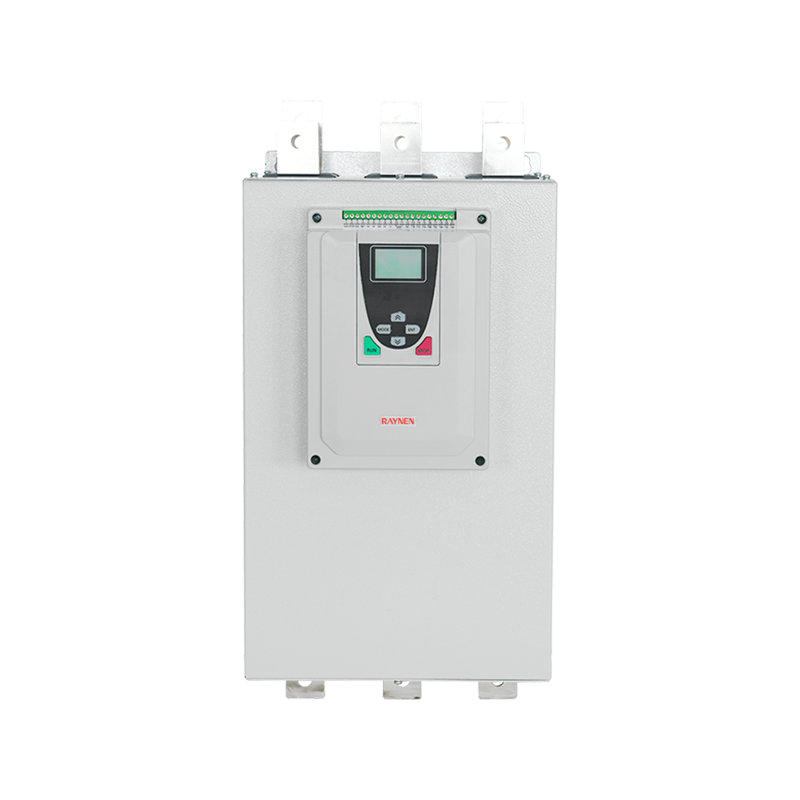

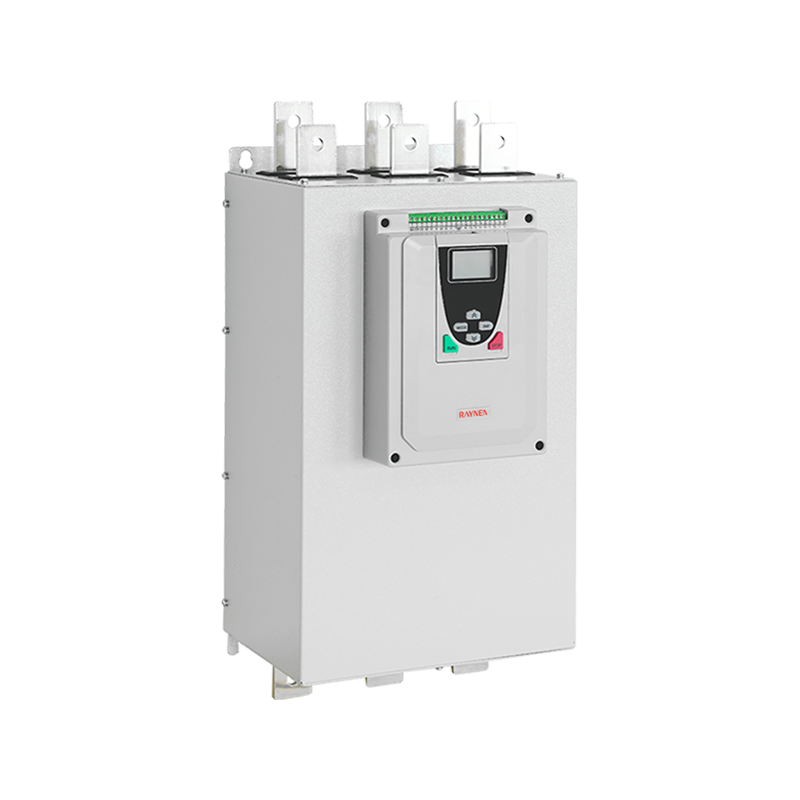

제품 요약
사양
 | 파라메트릭 | |
| 모델 | RSE-T3-250-E ~ RSE-T3-320-E | |
| 바이패스 유형 | 외부 바이패스형 | |
| 전압 | 380V | |
| 적응형 모터 출력(kW) | 250/280/320 | |
| 정격 출력 전류(A) | 500/560/640 | |
| 치수(mm) | 604*292*258 | |
| 설치사이즈(mm) | 503*247 | |
제품특징
| 뛰어난 품질 |  | 원격 제어 |  |
| • 모든 성과 지표는 신중하게 설계되고 엄격한 테스트를 거쳤습니다. • 모든 수준의 보호 • 제어 시스템에 설치 및 통합이 용이함 | • 통신 기능은 원격 제어, 모니터링 및 조정 기능에 사용됩니다. • RS485 표준 인터페이스를 통해 PC, PLC와 연결 가능 | ||
| 바이패스 컨택터, 손실 감소 |  | 편리한 키패드 |  |
| • 시작이 끝나면 바이패스 접촉기가 시작됩니다. • 스타터 내부의 열이 감소되어 손실이 최소화됩니다. • 모든 보호 기능은 계속 유효합니다(과열, 과부하, 부하 부족 등). | • 간단하고 직관적인 작동 키패드를 사용하여 모터 데이터 조정 • 영어 키패드를 사용하면 작업이 더 쉬워집니다. | ||
| 저손실 설계 |  | 더욱 편리해졌습니다 |  |
| RDS는 다음과 같은 방법을 통해 모터의 작동 상태를 지속적으로 개선할 수 있습니다. • 모터 속도 곡선을 보장하기 위해 적응형 소프트 스타트 제어 기술이 채택되었습니다. 속도 변곡점이 없이 어떤 상태에서도 부드럽고 연속적이며 단조롭게 상승합니다. • 기계적 및 유압적 스트레스 감소 • 배전계통 부하 감소(전압피크, 과전류) | • RS485、Modbus 통신 • 상부 배선, 연결 용이 | ||
| 적용 가능한 전력 |  | ||
| • 발전기의 광범위한 전원 공급 범위에 적용 | |||
직선 연결로 배선이 단순화됩니다.
배선 및 터미널
모델 명명법
선택 테이블
| 모델(380V) | 적응형 모터 출력 ( kW ) | 나 아웃 (A) | 치수 H*W*D (mm) | 설치사이즈(mm) | |
| H1*W1 | 조리개 | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
성능 및 구성
| 전기적 특성 | |
| 정격 작동 전압 | 삼상 380V±15% |
| 정격 작동 주파수 | 50Hz 또는 60Hz(주문하기 전에 지정하십시오) |
| 제어 단계 수 | 3 |
| 적용 모터 | 마우스 케이지 3상 유도 모터/비동기 모터 |
| 시작 주파수 | 부하에 따라 일반 조건에서는 시간당 10회, 고부하에서는 6회 이하로 시동 및 정지를 권장합니다. |
| 시동 방법 | 전압 램프, 전류 램프, 전류 제한, 인칭, 전압 램프 전류 제한, 급격한 점프 전압 램프 |
| 정지 방법 | 프리스톱, 소프트스톱 |
| 보호 기능 | 결상 보호, 과전류 보호, 과부하 보호, 전류 불균형 보호, 과열 보호, 시작 시간 초과 보호 등 |
| 환경적 특성 | |
| 작동 온도 | -10℃~40℃ (40℃~60℃에서는 용량을 줄여야 함) |
| 보관온도 | -25℃~70℃ |
| 상대습도 | 95% 결로 또는 물방울 없음 |
| 고도 | 1000m 이하(1000~3000m는 용량을 줄여야 함) |
| 냉각방식 | 자연 공기 냉각 |
| 설치방법 | 벽걸이형 |
| 기타 | 가연성, 폭발성, 부식성 가스가 없을 것, 전도성 먼지나 금속 가루가 없을 것 |
| 표준 및 인증 | |
| 구현 표준 | GB/T14048.6 |
| 인증 | CCC |
| 제어회로 특성 | |
| 우회 -01, 02 | 01, 02는 바이패스 접촉기를 제어하기 위해 완료 후 시작 및 닫힙니다. (차트) |
| 출력 실행 -03, 04, 05 | 03, 04, 05는 모두 프로그래밍 가능한 릴레이 출력이며 지연 시간은 코드 f4에 의해 설정됩니다. 출력 기능은 코드 FE로 설정되며 출력이 유효하면 닫힙니다. |
| 오류 출력 -06, 07, 08 | 06, 07, 08은 프로그래밍 가능한 오류 릴레이 출력이며 오류가 발생하거나 전원이 꺼지면 닫히고 전원이 켜지면 열립니다. |
| 아날로그 출력 -09, 10 | 09, 10은 부하에 따라 변화하는 전류정보를 측정할 수 있습니다. 400% 출력 4 ~ 20mA 교정 값, 계산 공식: D = 400/16(1x-4). lx는 실제 측정값(mA)입니다. 모터 전류(%). |
| 즉시정지 입력 -11 | 11 및 공통 단선은 모터를 즉시 정지시킵니다(또는 다른 정상 폐쇄 지점을 직렬로 연결합니다. |
| 소프트 스톱 입력 -12 | 12 및 공통 단선으로 인해 모터가 소프트 정지(또는 자유 정지)됩니다. |
| 입력 시작 -13 | 13 및 공통 폐쇄로 인해 모터가 작동합니다. |
| 공통 -14, 15 | 공통 terminal for input signal |
| RS485 -16, 17, 18 | RS485 통신 단자, 여러 개의 소프트 스타터 연결 16은 통신, 접지 |
| 체육 -19 | 접지단자 |
