제품 요약
장점
• 속도 향상
4배의 피크 토크 / 7000rpm 피크 속도 / 23비트 고정밀 광학 인코더 / 30% 더 낮은 온도 상승
• 안전성 향상
통합 하우징 설계 / IP67 보호 수준
• 사용하기 쉬움
동체 길이 20% 단축

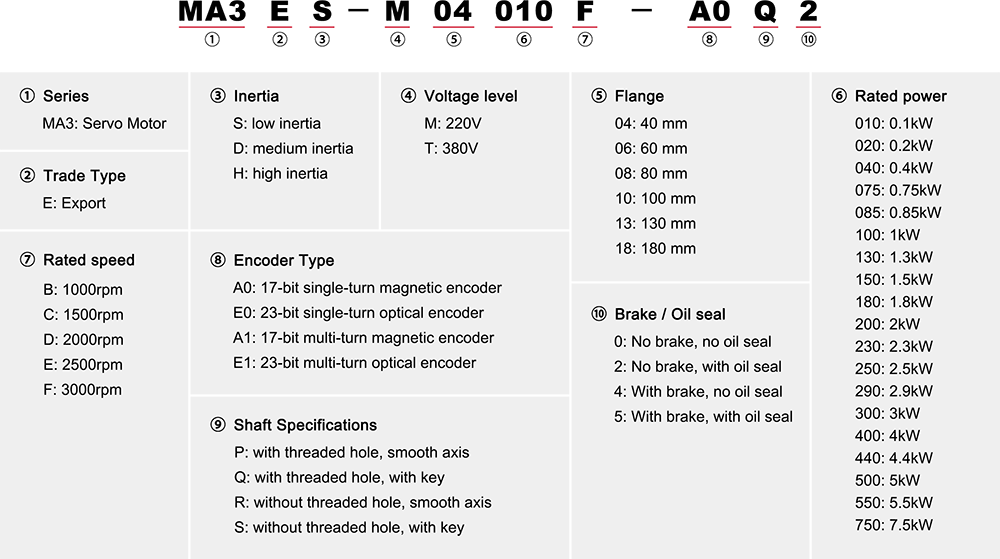

모델 명명법
매개변수
| MA3 시리즈 서보 모터 - 60 플랜지* | |
| 품목 | 모터 매개변수 |
| 모터 모델 | MA3ED-M06040F- □□□□ |
| 관성 수준 | 중간 |
| 전압(V) | 220 |
| 플랜지(mm) | 60 |
| 배선 유형 | 터미널 유형 |
| P 정격(k여) | 0.4 |
| 정격 토크(N·m) | 1.27 |
| 순간 최대 토크(N·m) | 5.08 |
| 정격 전류(Arms) | 2.5 |
| 순간 최대 전류(Arms) | 10.1 |
| 정격회전수(rpm) | 3000 |
| 최대 속도(rpm) | 7000 |
| 관성모멘트(kg·cm2) | 0.54 (0.55) |

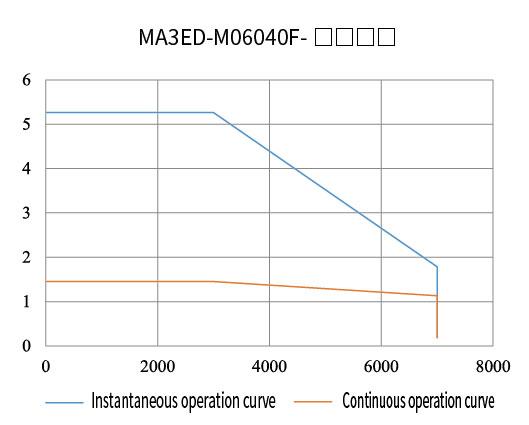

| 티-N 곡선 (Y축: 토크 N·m) (X축: 속도 rpm) | |

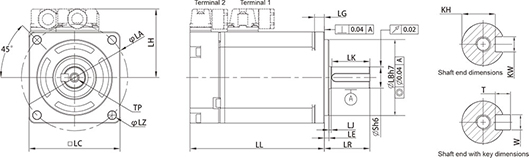

| LL | 88.5 (118) |
| LR | 30 |
| 라 | 70 |
| LZ | 4-Φ5.5 |
| 엘에이치 | 45.3 |
| LC | 60 |
| 르 | 3 |
| S | 14 |
| LB | 50 |
| TP | M5×10 |
| LK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| 엘지 | 6.5 |
| 엘제이 | 1.5 |

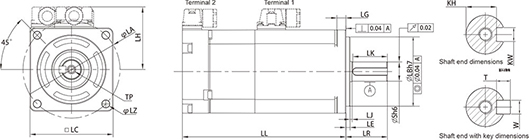

| 브레이크 없음 | |
| 브레이크 부착 | |
*기타 모델 매개변수에 대한 자세한 내용은 선택 설명서를 참조하거나 고객 서비스에 문의하세요.
