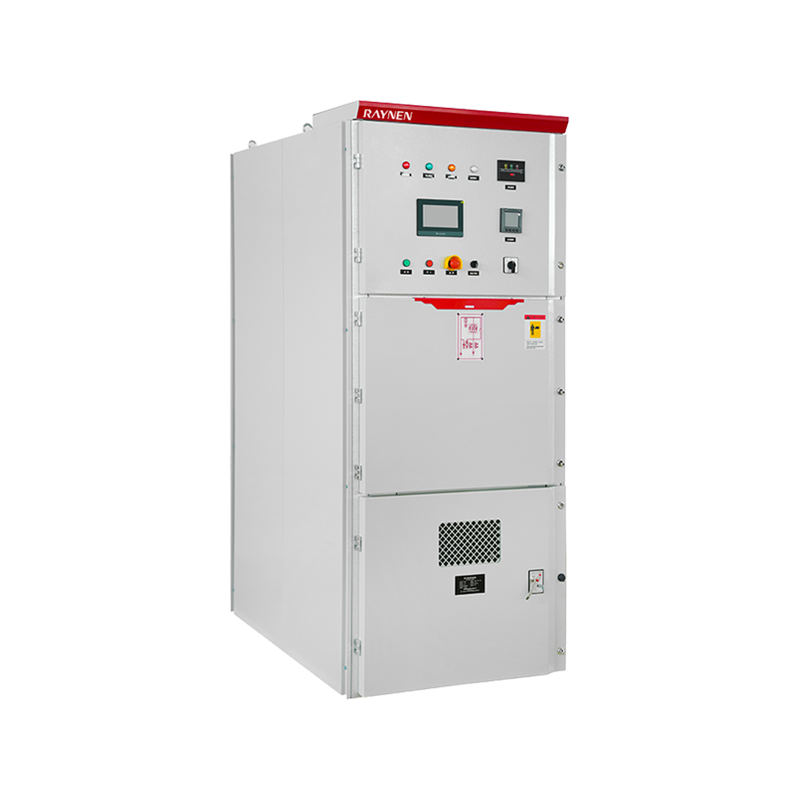

제품 요약
● 보호 표준에 따라 엄격하게 설계된 표준 kyn28 캐비닛
● 광섬유 트리거
● PT 획득 모드, 전자 모드보다 안정적
● 국제 고전압 전기 사양을 준수합니다.
● 고전압 부분과 저전압 부분이 완전히 분리되어 있어 안전하고 신뢰성이 높습니다.
● 확장 가능한 로트 인터페이스
사양
 | 파라메트릭 | |
| 모델 | RSE1000-6-5000 | |
| 정격전압 | 6kV | |
| P 정격(kW) | 5000 | |
| 정격전류(A) | 600 | |
| 크기(W*H*Dmm) | 맞춤형 | |

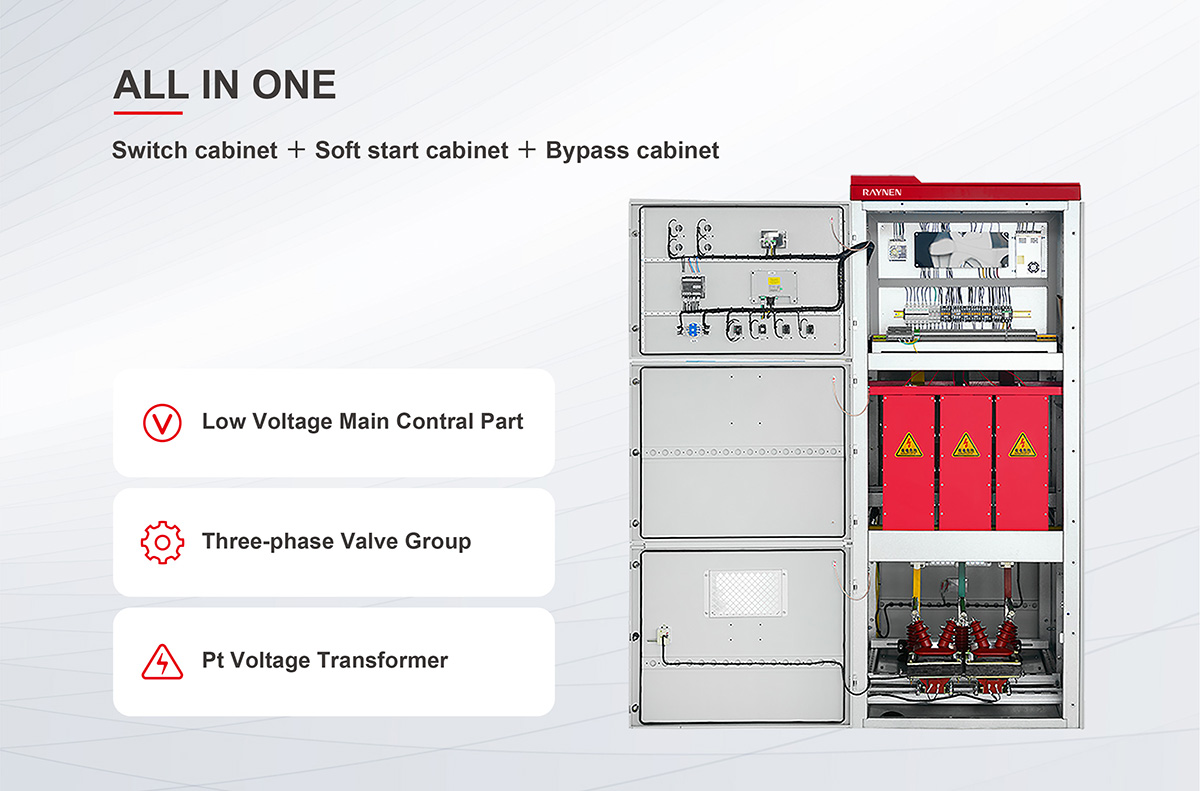

 | 간편한 설치 및 유지 관리를 위한 모듈형 디자인입니다. 절연강도가 더욱 강화됩니다. |
| | 간편한 설치, 디버그 및 사용: RVS는 완전한 모터 시동 제어 및 보호 시스템입니다. 고전압에서 실행하기 전에 저전압을 사용하여 전체 시스템의 전기 테스트를 허용합니다. |
| | 7인치 터치스크린 LCD 패널을 사용하여 프로그래밍과 매개변수 조정을 더욱 편리하게 할 수 있습니다. 장애 및 실시간 모니터링이 더욱 직관적이고 작업 효율성이 향상됩니다. |
| | 프로그램 암호화 설정 |

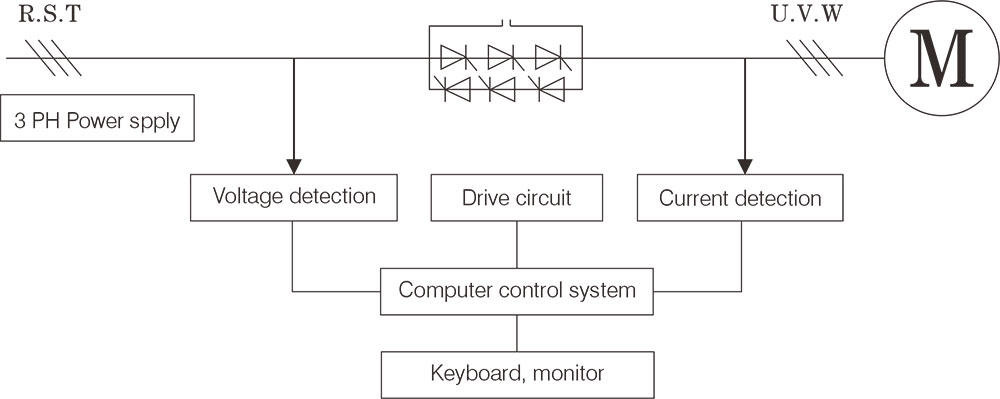

작동 원리 다이어그램
모델 명명법
6kV 정격 전압 중압 소프트 스타터 선택 표
| 모델 | 정격 전압 (kV ) | 정격 출력 (kW) | 정격전류 ( A ) | 치수(W*H*D) mm | |
| (-G) 일반형 | (-E) 통합 유형 | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | 맞춤형 | - |
10kV 정격 전압 중압 소프트 스타터 선택 표
| 모델 | 정격 전압 (kV ) | 정격 출력 (kW) | 정격전류 ( A ) | 치수(W*H*D) mm | |
| (-G) 일반형 | (-E) 통합 유형 | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | 맞춤형 | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | 맞춤형 | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | 맞춤형 | - |
기술 데이터
| 기본 매개변수 | |
| 부하 유형 | 삼상 고압 농형 비동기 모터, 동기 모터 |
| 작동 빈도 | 50HZ/60Hz±2Hz |
| 위상 순서 | 모든 위상 순서로 작동 가능(매개변수로 설정 가능) |
| 바이패스 접촉기 | 직접 시동 용량을 갖춘 접촉기 |
| 제어 전원 | AC220V±15% |
| 과전압 보호 | DV/DT 흡수 |
| 시작 빈도 | 주위 온도: -20℃~ 50℃ |
| 환경조건 | 시간당 1-6회 |
| 상대 습도: 5% - 95% 비응축 | |
| 고도는 1500m 미만이어야 합니다. | |
| HMI | |
| 언어 | 영어 / 중국어 / 러시아어 |
| 악기 디스플레이 | |
| 전압계 | 3상 주전원 전압 표시 |
| 전류계 | 3상 주회로 전류 표시 |
| 보호 기능 | |
| 결상 보호 | 시동 또는 작동 중에는 주 전원 공급 장치의 모든 단계를 분리하십시오. |
| 과전류 보호 | 과전류 보호 세트: 100~500% |
| 위상 전류 불균형 보호 | 20~100% |
| 과부하 보호 | 과부하 보호 level:10A,20A,30A |
| 저전압 보호 | 범위：50~100% |
| | 동작 시간: 0~10S |
| 시작 시간 초과 | 시작 시간 제한: 10~120S |
| 과전압 보호 | 주전원 전압이 정격값의 120%를 초과하는 경우 |
| 경부하 보호 | 주전원 전압이 정격값의 70%보다 낮은 경우 |
| 접지 보호 | 접지 전류가 설정값보다 큰 경우 |
| 커뮤니케이션 | |
| 프로토콜/인터페이스 | 모드버스 RTU |
| 네트워크 연결 | 각 RVS는 32개의 RVS와 온라인으로 통신할 수 있습니다. |
| 기능 | 작동 상태 및 프로그래밍 관찰 |
| 데이터 기록 | |
| 실패기록 | 지난 1000번의 오류 정보를 기록합니다 |
