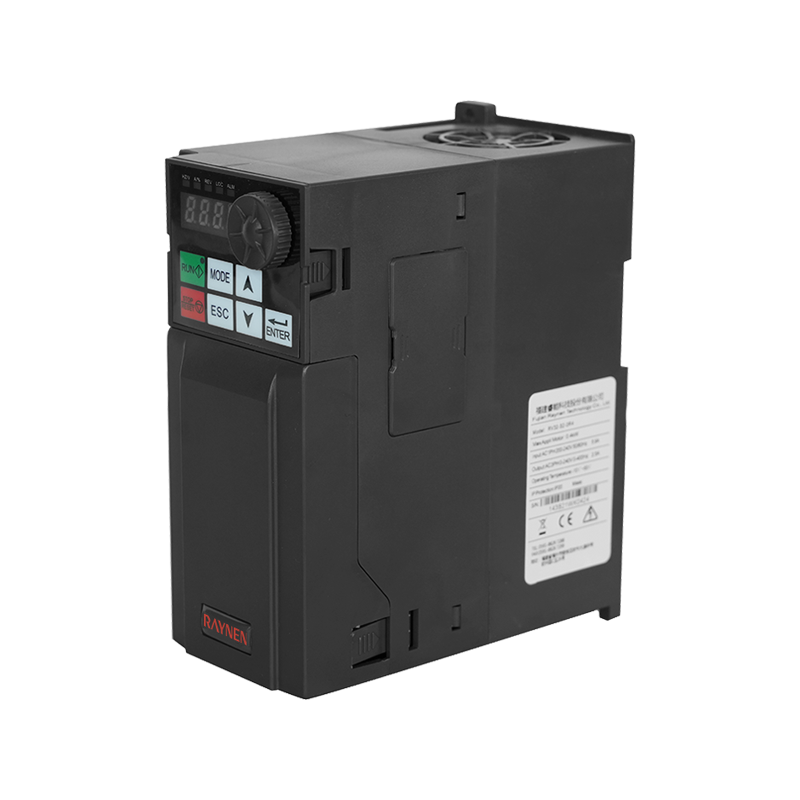

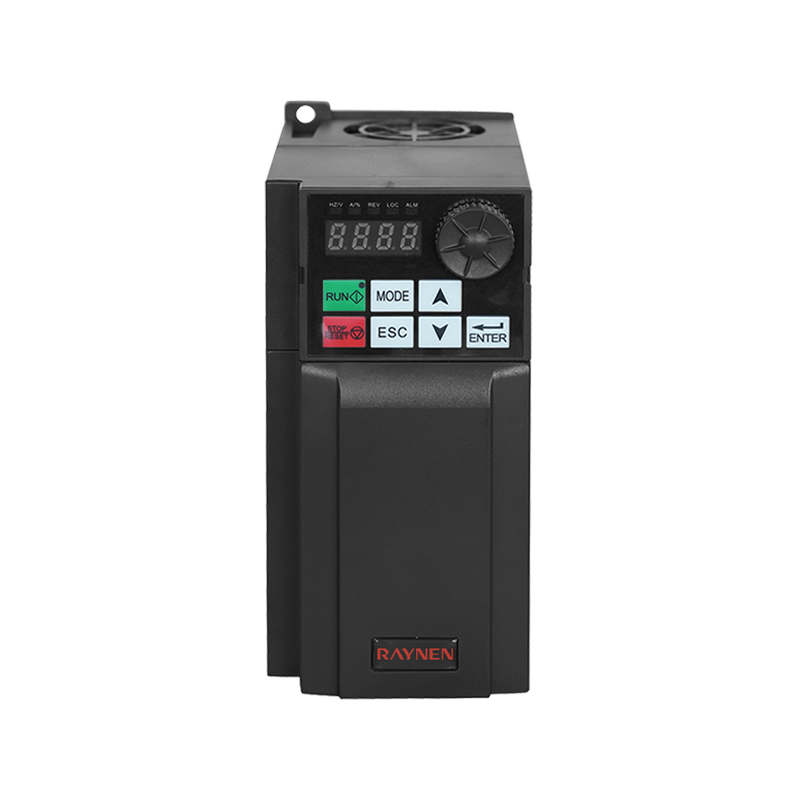

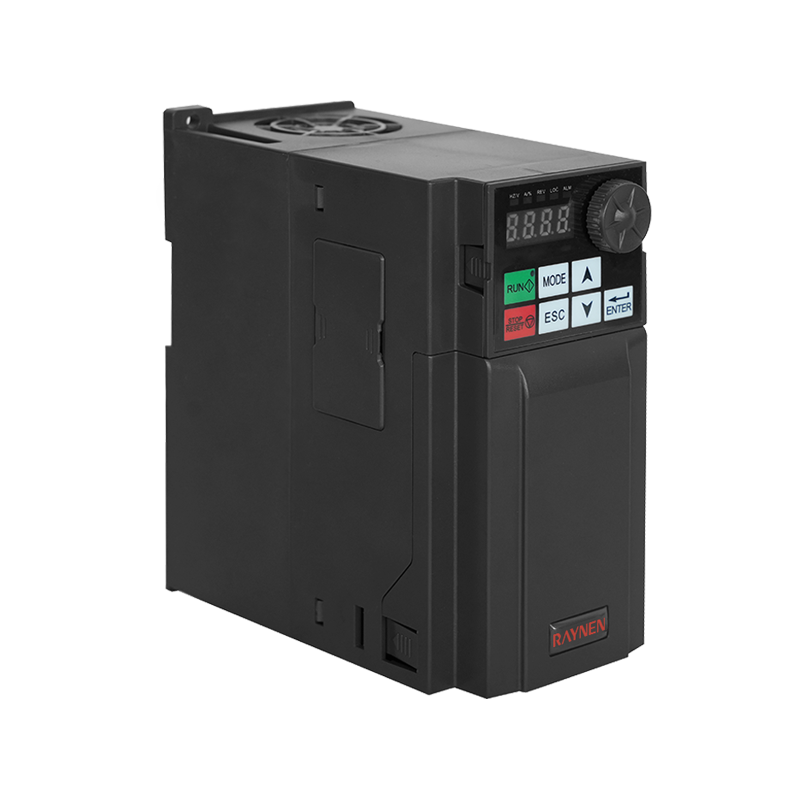

380V 0.4(0.75)-1.5(2.2)kW VFD

150%

150%

40

시작 토크 @0.5HZ

과부하 기능

주변 온도 ℃

1:40

IP20

2%

속도 조절

진입 보호

속도 정확도±

파라메트릭

모델

RVE21-T3-0R4G/0R7P ~ RVE21-T3-1R5G/2R2P

전압

380V

P 정격(kW)

0.4/0.75/1.5/2.2

정격 입력 전류(A)

2.1/3.6/6.4/8.7

정격 출력 전류(A)

1.5/2.6/4.1/5.5

치수(mm)

170*81*142

설치사이즈(mm)

161*64.5

인버터 모델

G형 기계(중하중)

P형 기계(경하중)

치수(mm)

설치사이즈(mm)

나는 (A)에

나 아웃 (A)

P 정격(k여)

나는 (A)에

나 아웃 (A)

P 정격(k여)

H

W

디

H1

W1

조리개

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

인버터 모델

G형 기계(중하중)

P형 기계(경하중)

치수(mm)

설치사이즈(mm)

나는 (A)

나 아웃 (A)

P 정격(k여)

나는 (A)

나 아웃 (A)

P 정격(k여)

H

W

디

H1

W1

조리개

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

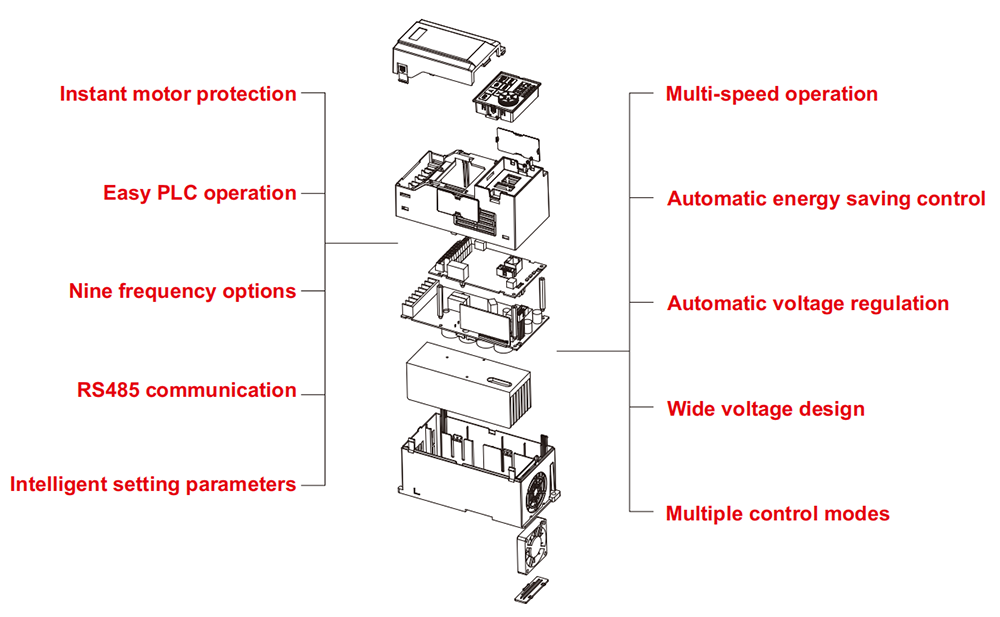

기본 응용 기능

저주파 토크 부스트

전압 부스트 및 토크 부스트를 통해 V/F 제어 및 속도 센서리스 벡터 제어의 저주파 토크를 약 0.1%~30.0% 증가시킬 수 있습니다.

V/F 곡선

리니어형, 다점형

가속/감속 곡선

선형 또는 S자형 가속 및 감속: 가속 및 감속 시간의 세 그룹: 가속 및 감속 시간 범위: 0-3200s

자동 전압 조정(AVR)

그리드 전압이 변경되면 자동으로 출력 전압을 일정하게 유지할 수 있습니다.

내장 PID

프로세스 제어를 쉽게 실현할 수 있는 폐쇄 루프 제어 시스템

디C braking

디C braking range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

조그 제어

모터는 즉시 시동 및 정지할 수 있습니다. 조그 주파수 설정 범위: 0.0-20.0Hz; 조그 정지 모드: 감속/자유/DC 제동

주파수 호핑

3개의 호핑 주파수 지점과 해당 호핑 주파수 범위를 설정하여 인버터가 이 주파수 대역에서 작동하지 않도록 할 수 있습니다.

다중 속도

4개의 로직 입력 포트를 통해 최대 15개까지 설정 가능 = 동작 주파수

입력 합산

2개의 아날로그 입력의 대수 연산 결과를 주파수 설정으로 사용하여 주파수 설정을 더욱 유연하게 만듭니다.

2세트의 모터 매개변수 간 전환

두 세트의 모터 매개변수를 현재 구동 모터에 맞게 자유롭게 설정하고 전환할 수 있습니다.

인버터 보호

입/출력 결상 보호, 부족부하 감지, 과토크 보호, 저전압 보호, 과전압 보호, 과전류 보호, 과열 보호, 상간 단락 보호

모터 보호

모터 과열 보호, 모터 전류 제한, 모터 과부하, 모터 단락

전기적 특성

입력 전압

3상 AC, 380-480V, 50/60Hz 또는 단상 AC, 200-240V, 50/60Hz

출력 전압

0~100% 입력 전압, 0.5Hz~400Hz

제어 모드

정토크 V/F, 2차 부하 V/F, 센서리스 벡터 제어, 에너지 절약 모드

스위칭 주파수

1.5kHz-12kHz

자동 스위칭 주파수 조정 기능을 설정할 수 있습니다. 온도가 상승하면 스위칭 주파수가 자동으로 감소됩니다.

온도가 정상으로 돌아오면 스위칭 주파수가 초기 값으로 돌아갑니다.

과전류 기능

150% 정격 출력 전류 60s, 200% 정격 출력 전류 2s

제어 신호

주파수 설정 신호

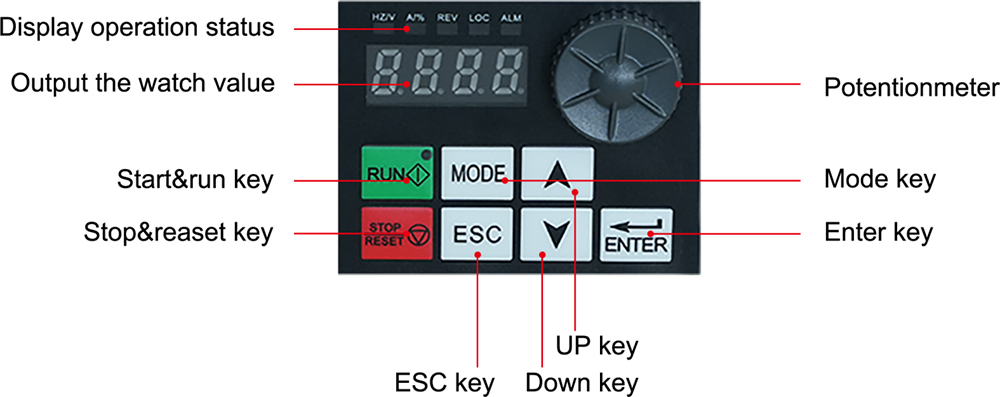

통합 조작 패널

멤브레인 스위치(버튼), 속도 손잡이(전위차계)

외부신호

UP/DOWN 설정, 아날로그 입력, 다중 속도, 외부 패널, 시리얼 통신

시작 및 중지 제어 신호

통합 조작 패널

RUN, STOP 버튼

외부신호

로직 입력 단자, 외부 패널, 시리얼 통신

제어회로 특성

내부 전원 공급 가능

10V

24V

10VDC±5%, 최대 전류 10mA, 기준 전위차계용

24VDC±5%, 최대 전류 100mA, 로직 입력 포트용

아날로그 입력

AI1

전압 아날로그 입력: 0-5VDC 또는 0-10VDC, 임피던스는 30k

현재 아날로그 입력: 0/4-20mADC, 임피던스는 250Ω

분해능: 10비트 A/D 변환

공장 기본 설정: 0-5VDC 전압 입력

AI2

전압 아날로그 입력: 0-10VDC 또는 PTC 프로브 입력

분해능: 10비트 A/D 변환

논리 입력

LI1-LI8

0-24VDC 전원 공급 장치

정논리(소스)와 부논리(싱크)는 선택사항이며, 공장 출하시 설정은 부논리입니다.

정방향, 역방향, 실행, 오류 재설정, 다중 속도 및 기타 69가지 기능은 선택 사항입니다.

220V 0.4kW-2.2kW 및 380V 0.4kW-1.5kW 제품에는 6개 채널만 있습니다: LI1-LI6

AI1, AI2

강제로 유효한 입력

11kW(포함) 미만의 인버터에서는 AI1 및 AI2를 논리 입력으로 설정할 수 있습니다. F309 및 F310은 강제 유효 입력이며 해당 구성 기능은 전원이 켜져 있는 동안 항상 유효합니다.

아날로그 출력

AO1、AO2

전압 아날로그 출력: 0-10VDC, 최소 부하 임피던스는 470Ω

전류 아날로그 출력: 0/4-20mA, 최대 부하 임피던스는 700Ω

분해능: 8비트

출력 주파수, 출력 전류, 속도 설정, 직렬 출력 데이터 및 기타 기능은 선택 사항입니다.

220V 0.4kW-2.2kW 및 380V 0.4kW-1.5kW 제품에는 아날로그 출력이 1개(AO1)만 있습니다.

논리 출력

로、클로

오픈 콜렉터, 최대 전류 100mA, 최대 전압 30VDC

논리 출력 또는 펄스 출력 옵션, 공장 기본 설정은 논리 출력입니다.

출력 주파수, 출력 전류, 속도 설정 및 기타 출력 기능 옵션

릴레이 출력

T1A、T1B、T1C

T2A、T2B、T2C

T1A 상시 개방, T1B 상시 폐쇄, T1C 공통점

T2A 상시 개방, T2B 상시 폐쇄, T2C 공통점

접점 용량: 5A@250VAC, 5A@30VDC

오류, 경보, 설정된 주파수 도달 및 기타 기능은 선택 사항입니다.

T1A는 기본적으로 오류가 발생하고, T2A는 기본적으로 작동으로 설정됩니다.

220V 0.4kW-2.2kW 및 380V 0.4kW-1.5kW 제품에는 릴레이 출력이 1개만 있습니다(예: TA TB TC).

직렬 통신

MODBUS-RTU, 2선 RS-485, 터미널 인터페이스

전기적 특성

AC 드라이브 보호

입력 결상 보호, 출력 결상 보호, 부족 부하 감지, 과토크 보호, 부족 전압 보호, 과전압 보호, 과전류 보호, 과열 보호, 위상 단락 보호

모터 보호

모터 열 보호, 모터 전류 제한, 모터 과부하, 모터 단락

전기적 특성

보호 수준

IP20

주변 습도

95% 응축이나 물 축적 없음

작업/보관 온도

-10~40°C/-20~60°C

고도

1000m 이하

냉각방식

강제 공냉

설치 위치

실내
