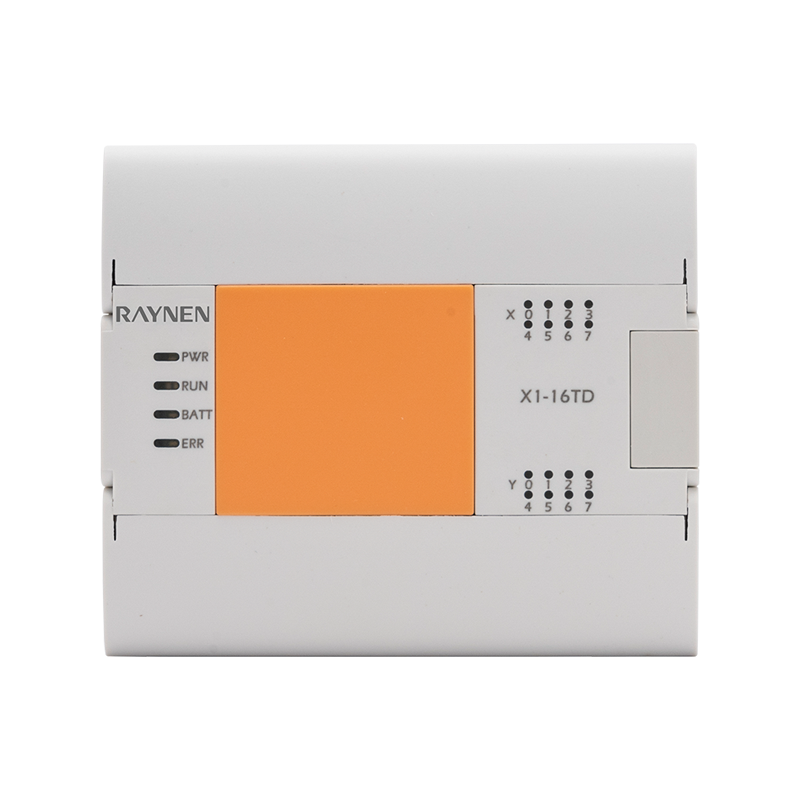

제품 요약
|
| • 펄스 출력, 고속 카운팅 등 간단한 모션 제어 기능 탑재 • 고속 카운팅, 3축 100kHz 고속 펄스 출력 및 기타 모션 제어 기능 포함(옵션) • 실시간 시계, 전원 차단 데이터 영구 저장 • BD 보드 1개 지원 |

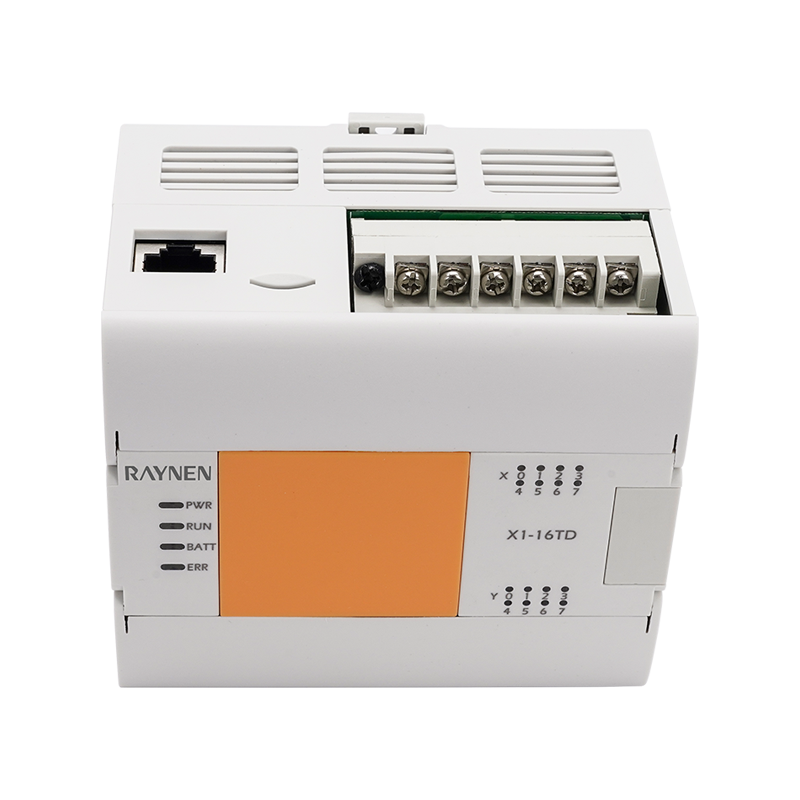

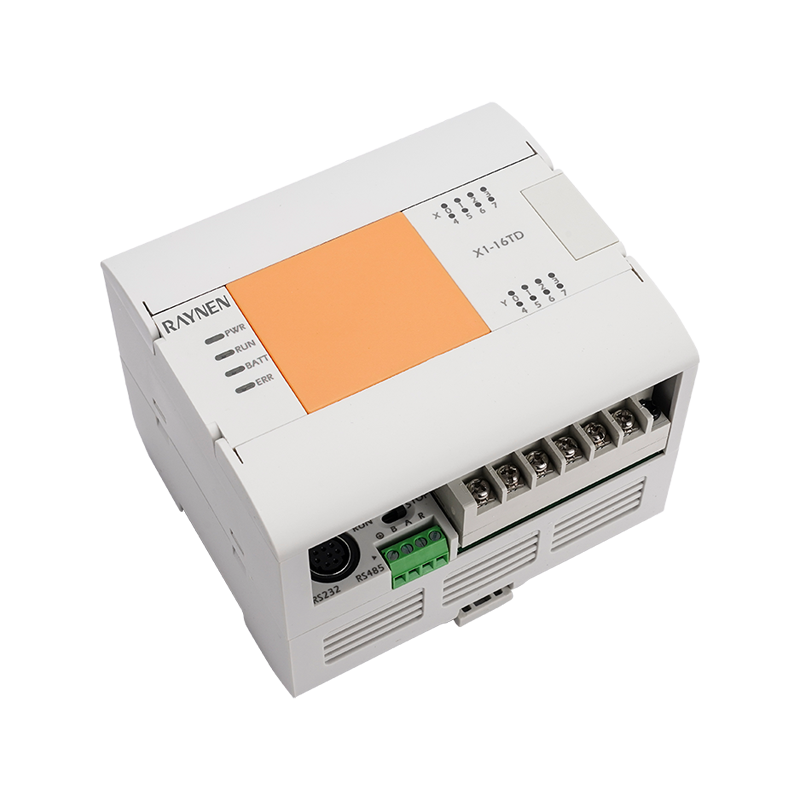

장점
| | | |
| 인터페이스 | 입력/출력 | BD 보드 |
| 통합 네트워크 포트 RS232/485 | 2채널 고속 카운터 2축 60K 고속 펄스 3축 100kHz 고속 펄스(옵션) | 1개의 BD 보드 지원 |

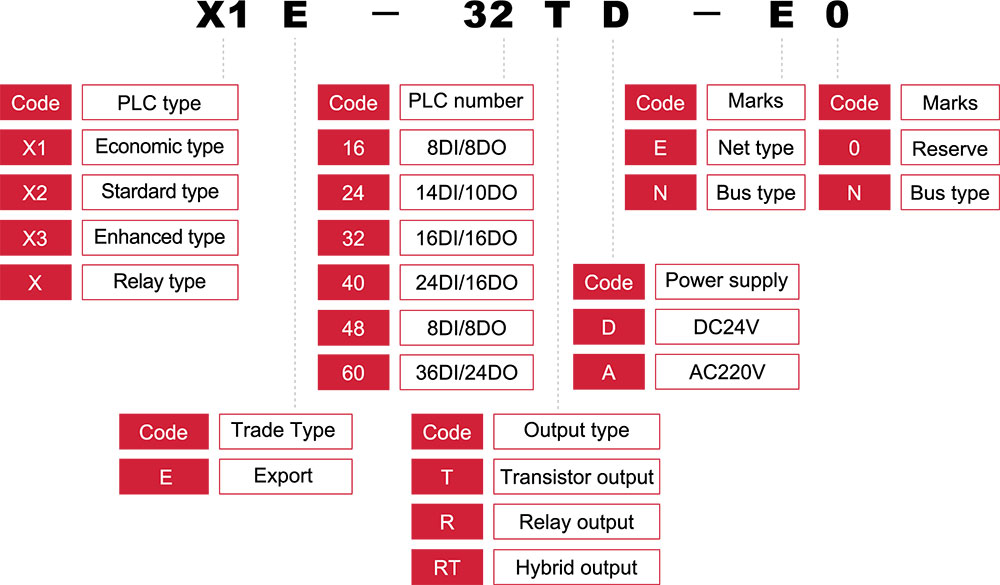

모델 명칭

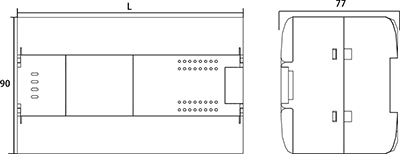

제품 사이즈 (단위: mm)
 |
|
매개변수
| 품목 | 전원 사양 | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| 소비전력 | 6W | 7W | 8W | 9W | 11W |
| 전원 전압 | DC24V | ||||
| 전원 전압 range | DC20.4~28.8V | ||||
| 순간적으로 허용됨 정전 시간 | 5ms 미만의 일시적인 정전의 경우 작업이 계속됩니다. | ||||
| 전원 퓨즈 | 60V 2에이 | ||||
| 서지 전류 | 12에이, 0.5ms 이하/28.8V DC | ||||
| DC24V 전원 공급 장치 | 300mA 이하 | ||||
| 작업 환경 온도 | -10℃~60℃(수평설치), -10℃~50°℃(수직설치) | ||||
| 운송 환경 온도 | -20℃~80℃ | ||||
| 주변 상대습도 | 5~95%, 비응결(RH 레벨 2, IEC61131-2 준수) | ||||
| 보호 수준 | IP20 | ||||
| 전자기 호환성 | 소음 억제, 적합EC61000-6-2 | ||||
| 기계적 수준(진동) | IEC60068, Part2-6/10up58Hz | ||||
| 내전압 | AC1.5kV 1분, 각 단자와 접지 단자 사이 | ||||
| AC500V 1분, 각 단자와 접지 단자 사이 | |||||
| 절연저항 | DC500V 절연저항계로 측정한 결과, 각 단자와 접지 단자 사이가 5MΩ 이상입니다. | ||||
| 접지 | D종 접지(접지저항 : 100Ω이하), 강전류 방식으로 공용접지를 허용하지 않음 | ||||
| 사용환경 | 부식성, 인화성 가스가 없으며 전도성 먼지(분진)가 심하지 않음 | ||||
| 사용 고도 | 2000M 이하 (대기압 이상의 압력 환경에서는 사용할 수 없습니다. 그렇지 않으면 발생할 수 있습니다) | ||||
| 품목 | 전원 사양 | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| 숫자 입력 | 8 | 14 | 16 | 24 | 36 | |
| 고속번호 | 신호 위상 60KHz(2방향) A비 위상 30KHz(1방향) | |||||
| 입력 연결 유형 | 탈착식 단자대(M3 나사) | |||||
| 입력 유형 | 싱크 유형/소스 유형 | |||||
| 입력 신호 전압 | DC 전원: DC20.4V~28.8V | |||||
| 입력 임피던스 | X0-X2 | 2.4K | ||||
| 위의 X3 | 5.6K | |||||
| 입력 인덕턴스 전류 | X0-X2 | 5mA 이상 | ||||
| 위의 X3 | 2.4mA 이상 | |||||
| OFF 입력 인덕턴스 전류 | 1mA 이하 | |||||
| 입력 응답 시간 | 4.5ms 이하 | |||||
| 입력 신호 형태 | 전압 접점 입력 없음 | |||||
| 싱크 입력: NPN 오픈 컬렉터 트랜지스터 | ||||||
| 입력 루프 절연 | 소스 입력: PNP 오픈 컬렉터 트랜지스터 | |||||
| 광커플러 절연 | ||||||
| 입력 동작 표시 | 옵토커플러가 구동되면 패널의 LED가 켜집니다. | |||||
| 품목 | 전원 사양 | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| 출력번호 | 8 | 10 | 16 | 20 | 24 | |
| 펄스 주파수(최대) | 단일 단자 2축 60KHz | |||||
| 출력 연결 유형 | 탈착식 단자대(M3 나사) | |||||
| 출력 유형 | 트랜지스터/드레인 출력 | |||||
| 외부 전원 공급 장치 | DC5~30V | |||||
| 최대 부하 | 저항 부하 | 0.5A/단일 포인트; 0.8A/4점 | ||||
| 유도 부하 | 12W/DC24V | |||||
| 램프 부하 | 고속: 2W/DC24V, 공통: 5W/DC24V | |||||
| 중간 부하 | 5mA(DC5~24V) | |||||
| 개방 누설 전류 | 0.1mA 이하/DC30V | |||||
| 온저항 | 고속점 0.3Ω 대표값(최대 0.6Ω) | |||||
| 응답 시간 | 끄기→켜기 | 고속: 10us 이하/10mA 이상(DC5 ~24V) | ||||
| 공통: 0.2ms 이하/200mA 이상(DC24V) | ||||||
| 켜기→끄기 | 고속: 10us 이하/10mA 이상(Dc5 ~24V) | |||||
| 공통: 0.2ms이하/200mA이상(DC24V) | ||||||
| 루프 격리 | 광커플러 절연 | |||||
| 출력 작업 표시 | 옵토커플러가 구동되면 패널의 LED가 켜집니다. | |||||
| 마스크 전송 거리 | 500M(공통 출력) | |||||
| 마스크되지 않은 전송 거리 | 150M(공통 출력) | |||||
소프트웨어 구성 요소 리소스
| 품목 | 성능 | |||
| 운영 제어 모드 | 인터럽트 기능을 이용하여 저장된 프로그램(전용 LS1)을 반복적으로 실행하는 방법 | |||
| 입출력 제어 모드 | 일괄 처리 모드(END 명령 실행 시), 입출력 리프레시 명령, 펄스 캡처 기능 | |||
| 프로그래밍 언어 | 릴레이 기호 모드 스텝 래더 모드(SFC로 표현 가능) | |||
| 실시간 시계 | 시계 기능 | 빌드인 2000-2099, 연간 오류는 5분/25°C를 초과하지 않습니다. | ||
| 프로그램 메모리 | 최대 메모리 용량 | 32000 단계는 매개변수로 설정될 수 있으며, 프로그램 메모리에 주석 및 파일 레지스터를 쓸 수 있습니다. | ||
| 내장 메모리 용량/모델 | 32000 스텝/RAM 메모리, 비밀번호로 보호됨 | |||
| RUN 중 쓰기 기능 | 아니요 | |||
| 명령어 유형 | 기본 지시 | 27종의 순차 제어 명령어, 2종의 스텝 래더 다이어그램 명령어 | ||
| 신청방법 | 218종 497종 | |||
| 산술 처리 속도 | 기본 명령 | 0.065μs/명령 | ||
| 입출력 번호 | 입력 점수 확장된 사용 | 256포인트 | 총 입출력 점수는 256점을 초과하지 않습니다. | |
| 출력 점수 확장된 사용 | 256포인트 | |||
| 입출력 릴레이 | 입력 릴레이 | 256포인트 | 입출력 총 256점 | |
| 출력 릴레이 | 256포인트 | |||
| 보조 릴레이 | 공통 | M0~M7679 | 7680포인트 | 공통/retention Settings can be changed through parameters |
| 보유 | M500~M1023 | 524포인트 | ||
| 상태 | 공통 | S0~S4095 | 4096포인트 | 공통/retention Settings can be changed through parameters |
| 보유 | S500~S999 | 500포인트 | 공통/retention Settings can be changed through parameters | |
| 타이머 | 100ms 유형 | T0~T199 | 200포인트 | 0.1~3276.7초 |
| 10ms 유형 | T200~T245 | 46점 | 0.01~327.67초 | |
| 1ms 누적 유형 | T246~T249 | 4점 | 0.001~32.767S | |
| 100ms 누적 유형 | T250~T255 | 6점 | 0.1~3276.7초 | |
| 1ms 유형 | T256~T511 | 256포인트 | ||
| 카운터 | 일반증가 | C0~C99 | 100포인트 | 0.001~32.767초 |
| (16비트) [변경 가능] | 공통/retention Settings can be changed through parameters | |||
| 보유 increasing (16-bit) [변경 가능] | C100~C199 | 100포인트 | ||
| 공통 duplexing | C200~C219 | 20점 | 공통/retention Settings can be changed through parameters | |
| (32비트) [변경 가능] | ||||
| 보유 duplexing (32 bit) [변경 가능] | C220~C255 | 36점 | ||
| 데이터 레지스터 | 공통 | D0~D7999 | 8000포인트 | 공통/retention Settings can be changed through parameters |
| 보유 | D200~511 | 312점 | ||
| 확장 레지스터 | 메인 컨트롤 | P0~P1023 | 1024포인트 | CJ 명령어、CALL 명령어 사용 |
| 폰터 | 메인 컨트롤 | 아니오~N7 | 8점 | MC 명령 사용 |
| 둥지 | 메인 컨트롤 | 16비트 | -32,768~32,767 | |
| 상태 | 10진수(K) | 32비트 | -2,147,483,648~ 2,147,483,647 | |
| 16개의 16진수(H) | 16비트 | 0~FFFF | ||
| 32비트 | 0~FFFFFFFF | |||
| 실수(E) | 32비트 | -3.40×10-38 ~-1.17×10-38, 1.17×10-38 ~3.40x1038 | ||
| 문자열("") | 문자열 | """" 안의 문자로 지정하세요. 명령어의 상수에는 최대 32개의 반모서리 문자를 사용할 수 있습니다. | ||
고속카운터
| 입력 유통 | 단상 단일 카운터 | A비 위상 카운터 | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
