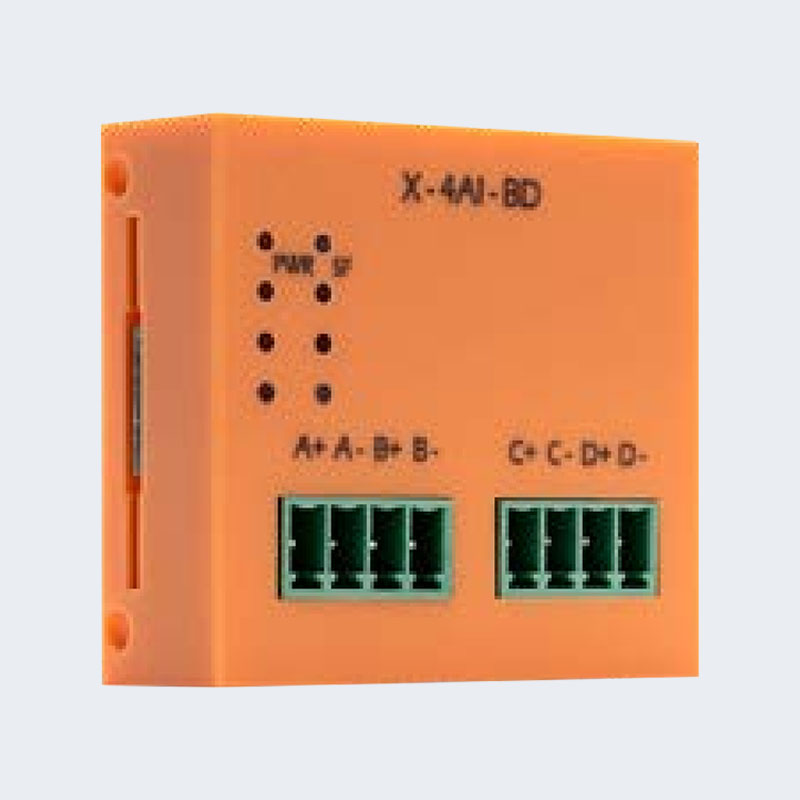

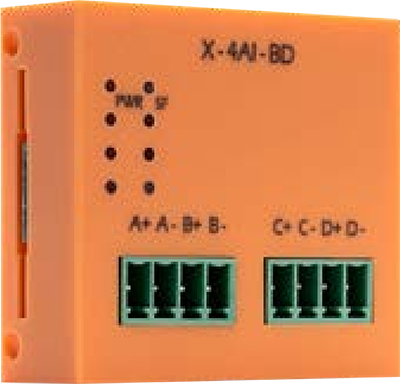

제품 요약
| | • X 시리즈 PLC는 기본적으로 빈 슬롯 커버가 있는 1개의 BD 확장 보드를 지원합니다. 이 제품은 바디 포인트가 약간 부족하고 설치 공간이 부족한 고객의 특별한 요구를 충족할 수 있습니다. • BD 보드 개발은 유연하고 크기가 작습니다. |

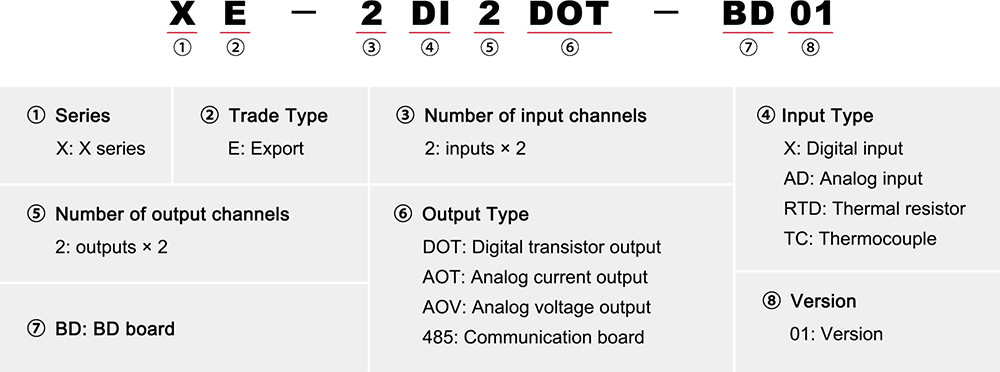

모델 명명법
매개변수
| 아니요 | 선택적 유형 | 매개변수s | 사용 지침 |
| 1 | XE-2DI4DOT-BDO1 | 2DI/4DO 트랜지스터, 24VDC | 디지털 입력 ×2 및 트랜지스터 출력 ×4 |
| 2 | XE-4AI-BDO1 | 4AI, 15비트 전류형 | 아날로그 전류 입력 ×4 |
| 3 | XE-6DI-BDO1 | 6DI, 24VDC | 디지털 입력 ×6 |
| 4 | XE-6DOT-BDO1 | 6DO, 트랜지스터 | 디지털 트랜지스터 출력 ×6 |
| 5 | XE-2RTD-BD | 열 저항기 ×2, PT100 지원 | RTD 입력×2 |
| 6 | XE-RS485-BD | 485 통신×1 | 485 통신×1 |
| 7 | XE-2AI1AO-BD01 | 2AI, 12비트 전압 유형; 1AO, 12비트 전압 출력/11비트 전류 출력 | 아날로그 입력 ×2, 아날로그 출력 ×1 |
| 8 | XE-1AI1RTD-BD | 1AI, 16비트 전류 유형; 단방향 열 저항기, PT100 지원 | 아날로그 입력 ×2, RTD 입력 ×1 |
| 9 | XE-2AO-BDO1 | 2AO, 12비트 전압 출력/11비트 전류 출력 | 아날로그 출력 ×2 |
BD 보드 배선도
