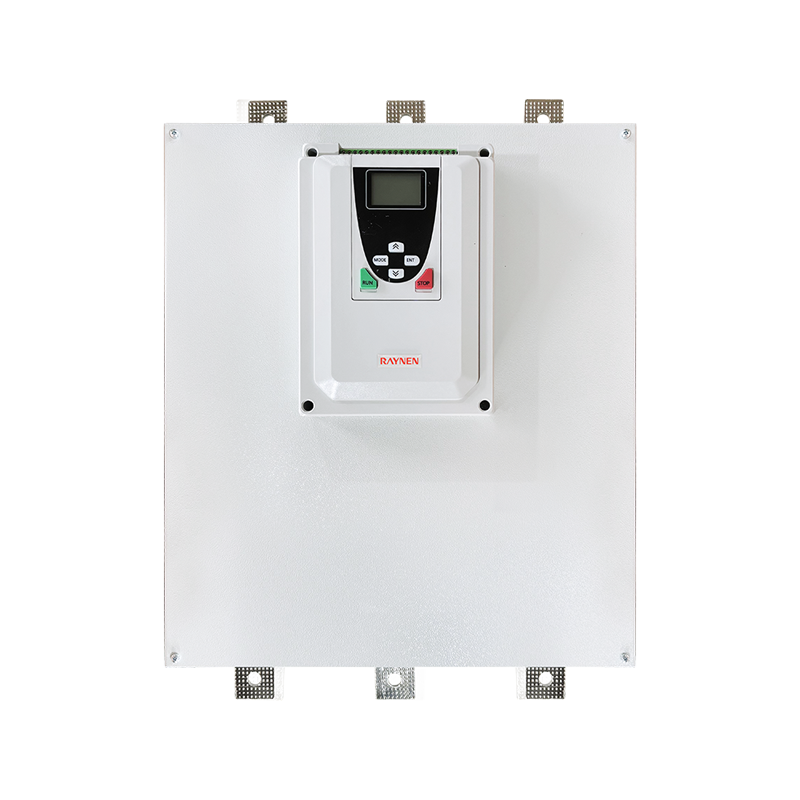

제품 요약
사양
 | 파라메트릭 | |
| 모델 | RSE-T3-250-O ~ RSE-T3-320-O | |
| 바이패스 유형 | 온라인 바이패스 유형 | |
| 전압 | 380V | |
| 적응형 모터 출력(kW) | 250/280/320 | |
| 정격 출력 전류(A) | 500/560/640 | |
| 치수(mm) | 600*430*283 | |
| 설치사이즈(mm) | 519*340 | |
제품개요
| | 독립 제어 전원(220VAC), 전원 없이도 파라미터 설정 가능(380V) |
| | 바이패스 접촉기를 제거한 후에는 접촉기 접촉 제한이 없으며 서비스 수명이 길어집니다. |
| | 외부 접촉기와 호환되어 더욱 유연하게 사용할 수 있으며 다양한 응용 분야에 적합 |
 | 모터 히터, 저항성 부하, 변압기 부하 등 비전통적인 모터 부하를 구동할 수 있습니다. |
 | 무접점 접촉기를 완벽하게 대체할 수 있으며 추가로 소프트 스타트 및 소프트 스톱 기능을 제공할 수 있습니다. |
 | 모터 내부 연결 지원, 더 큰 사양의 모터에 적합 |
배선 및 터미널
모델 명명법
선택 테이블
| 모델(380V) | 적응형 모터 출력 ( kW ) | 나 아웃 (A) | 치수 H*W*D (mm) | 설치사이즈(mm) | |
| H1*W1 | 조리개 | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
성능 및 구성
| 전기적 특성 | |
| 정격 제어 전원 | 단상 220VAC±15%, 50/60Hz |
| 정격 전원 전압 | 삼상 380V~480V (-10%~15%) |
| 정격 전원 주파수 | 50Hz 또는 60Hz |
| 제어 단계 수 | 3 |
| 적용 모터 | 농형 삼상 유도 전동기/비동기 전동기 |
| 시작 주파수 | 부하 조건에 따라 다릅니다. 정상 조건에서는 시간당 10회, 부하가 심한 경우에는 시간당 6회 이하로 시동 및 정지를 권장합니다. |
| 시작 모드 | 전압 램프, 전류 램프, 전류 제한, 인칭, 전압 램프 전류 제한, 급격한 점프 전압 램프 |
| 정지 모드 | 프리스톱, 소프트스톱 |
| 보호 기능 | 결상 보호, 과전류 보호, 과부하 보호, 전류 불균형 보호, 과열 보호, 시동 시간 초과 보호, 저전압/과전압 보호, 시동 주파수 초과 보호, 고전류 보호, 사이리스터 항복 보호, 전원 역순 보호, 배선 오류 보호 등 |
| 환경적 특성 | |
| 작동 온도 | -10℃ ~ 40℃ (40℃ ~ 60℃에서는 용량을 줄여야 함) |
| 보관온도 | -25℃ ~ 70℃ |
| 상대습도 | 95% 결로 또는 물방울 없음 |
| 고도 | 1000m 이하(1000~3000m는 용량을 줄여야 함) |
| 냉각방식 | 강제 공냉 |
| 설치방법 | 벽걸이형 |
| 기타 | 가연성, 폭발성 또는 부식성 가스가 없으며 전도성 먼지나 금속 가루가 없습니다. |
| 표준 및 인증 | |
| 구현 표준 | GB/T14048.6 |
| 인증 | CCC |
