01 소개:

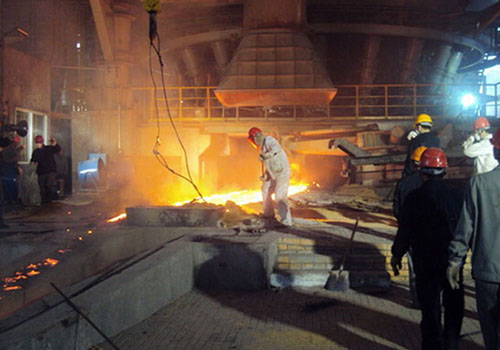

고로 제철은 철강 산업의 중요한 생산 공정 체인(제철, 제강, 주조 및 압연) 중 하나이며, 고로 장입 시스템은 고로 제철 생산의 핵심 연결고리입니다. 고로 제철의 정상적인 수요를 보장하기 위해 원자재는 용광로 상단을 통해 용광로로 지속적으로 보내집니다. RVE32 주파수 변환기는 제철 용광로의 이중 차량 호이스팅 및 공급 시스템에 성숙한 응용 분야를 갖추고 있습니다.

02 특징:

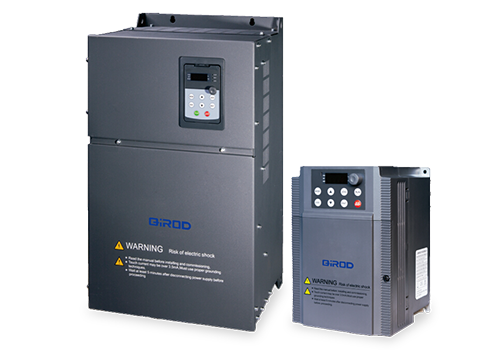

RVE32는 벽걸이형 인버터로, 전력 범위는 0.75KW~500KW, 인입 라인 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다. RVE32에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 제어 장치가 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다.

MODBUS 인터페이스는 RVE32의 표준 구성이며 옵션이 필요하지 않습니다. RVE32는 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 전체 부하 요구 사항을 더 잘 충족하는 우수한 저주파 성능(0.5Hz 개방 루프에서 토크 출력의 1.5배)

· 토크 응답이 빠르다는 장점이 있으며, 부하 변동 시 전류 변동이 작습니다.

· 과부하 용량과 환경 적응성이 우수하고 작동 신뢰성이 높습니다.

· 저주파 출력 성능이 좋고 토크 응답이 빠르며 속도 안정화 정확도가 높습니다.

· 뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

· 강력한 환경 적응성, 완전히 독립적인 공기 덕트 설계로 오일 오염, 먼지 및 습기와 같은 혹독한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

이 시스템에서는 160KW 호이스트 모터가 RVE32 200KW 인버터에 의해 구동되며 하나의 호이스트가 좌우 두 개의 트롤리를 동시에 구동하여 서로 상하 이동합니다. 즉, 트롤리 중 하나는 위쪽으로 공급되고 다른 트롤리는 빈 차량으로 하강합니다. 감속 제동, 상부 하역 등의 경우 인버터 버스 전압을 펌핑할 수 있으며, 외부 제동 장치와 제동 저항을 사용하여 급제동 및 정지를 실현합니다.

05 기술 매개변수:

06 현장 사용법:

현장 공간 상황에 따라 RVE32 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

RVE32 인버터를 사용하는 용광로 이중 차량 호이스트 공급 제어 시스템은 3년 이상 가동되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

피더의 부드러운 리프팅 및 속도 변경을 실현하고 전통적인 윈치 시스템의 큰 시동 진동, 쉬운 미끄러짐 및 트레일러 현상을 피하십시오.

뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

08 고객 혜택:

기계 부품의 영향이 적고 장비 유지 관리 비용이 줄어들며 유지 관리 비용이 크게 절약됩니다.

주파수 변환기의 포괄적인 보호 기능은 생산 연속성을 보장합니다.

시스템의 작동은 안전하고 신뢰할 수 있으며 경제적 이점은 놀랍습니다.
