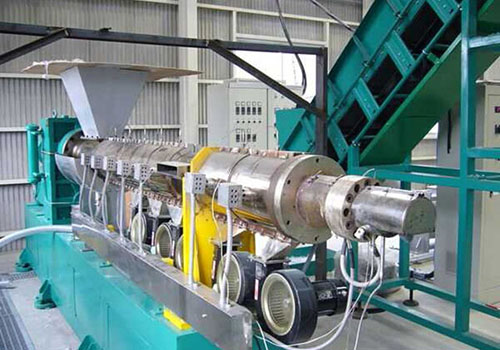

01 소개:

대부분의 스크류 압출기는 일반적으로 DC 모터로 구동되지만 전력 전자 장치 및 마이크로 프로세서 기술의 급속한 발전, AC 제어 이론의 제안 및 AC 제어 소프트웨어의 개선으로 인해 최근 몇 년 동안 AC 드라이브 기술이 많은 응용 분야에 더 적합합니다. DC 드라이브는 더 비용 효율적입니다. D71 시리즈 인버터는 스크류 압출기에 사용되며 DC 드라이브보다 속도 제어 성능과 토크 응답 속도가 더 좋습니다.

02 특징:

D71은 벽걸이 형 인버터로 전력 범위는 0.75KW~500KW, 인입 선간 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다. D71은 디지털 입력 8개(LI1-LI8), 아날로그 입력 2개(AI), 릴레이 출력 2개(TA), 아날로그 출력 2개(AO), 아날로그 전원 공급용 5V 보조 전원 공급 장치를 포함한 풍부한 제어 장치를 갖추고 있습니다. 디지털 입력에는 고정 입력 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO를 자유롭게 프로그래밍하여 기능을 정의할 수 있습니다.

MODBUS 인터페이스는 D71의 표준 구성이며 옵션이 필요하지 않습니다. QD6600은 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 벡터 제어 이론이 발전하고 시스템 컴퓨팅 능력이 매우 강력하며 부하 토크를 신속하게 감지, 제어 및 보상할 수 있으며 과토크 기능이 강력합니다.

· 동일한 전력 DC 드라이브 시스템보다 약 5% 더 높은 고효율;

· 모터 출력 성능이 과열되지 않는지 확인하세요. 저주파 큰 토크, 0.5Hz 150% 정격 토크;

· 서보 스테이지의 응답 속도는 부하 토크가 급격하게 변할 때 변동이 작습니다.

· 토크 제한 기능을 통해 나사 보호 기능을 제공합니다.

· 과부하 용량과 환경 적응성이 우수하고 작동 신뢰성이 높습니다.

· 완전히 독립된 공기 덕트 설계는 오일 오염, 먼지 및 습기와 같은 열악한 환경에 대한 저항성을 크게 향상시킬 수 있습니다.

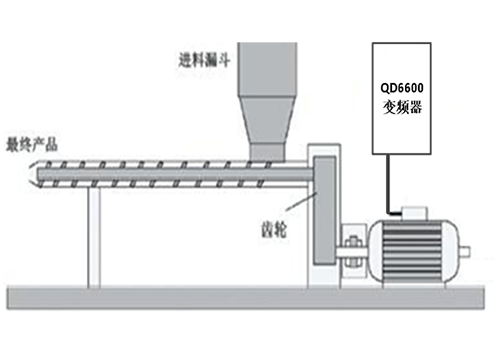

04 시스템 소개:

이 시스템에서는 D71 18.5KW 주파수 변환기가 스크류 압출기의 11KW 메인 모터를 구동합니다. 주 모터 인버터의 주파수 기준은 RS485 인터페이스를 통해 PLC에 의해 제공됩니다. 작동 중에 터치스크린에서 속도를 임의로 수정하여 메인 모터의 정확한 속도 기준을 실현할 수 있습니다. 동시에 PLC는 MODBUS 통신을 통해 인버터의 주파수와 전류를 읽습니다.

05 기술 매개변수:

06 현장 사용법:

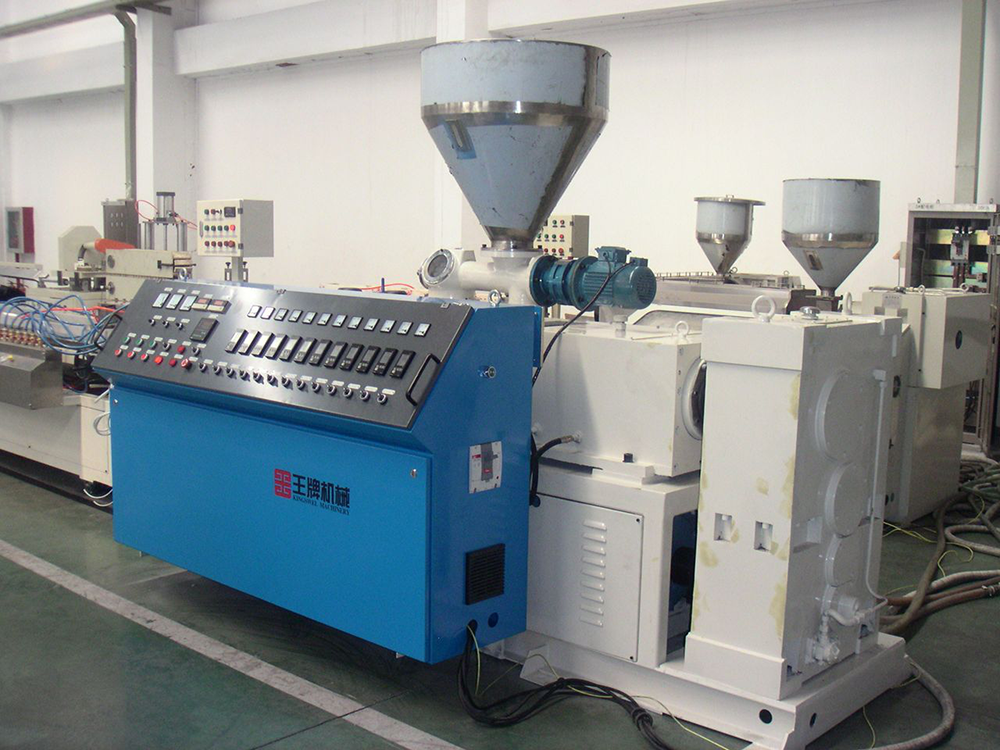

현장 공간 상황에 따라 D71 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

D71 인버터를 사용하는 스크류 압출기 제어 시스템은 3년 이상 가동되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

속도 제어 정밀도가 높고 생산 제품이 요구 사항에 더 부합합니다.

시스템은 현장 직원이 작동하기에 편리한 고속 조절 정확도를 갖추고 있습니다.

08 고객 혜택:

인버터와 스핀들 모터가 안정적으로 작동하여 유지 관리 비용이 절감됩니다.

인버터의 포괄적인 보호 기능은 생산 연속성을 보장합니다.

제품 생산이 요구 사항에 더 부합하고 결함률이 크게 감소합니다.

현장 직원의 조작이 더 쉽고 속도 조절 정확도가 높습니다.
