01 소개:

펌핑 장치는 현재 석유 생산의 주요 장비로 그 수가 100,000개 이상입니다. 전기 모터의 총 설치 용량은 3,500만KW이며, 연간 전력 소비량은 100억kWh 이상이다. 펌핑 장치의 전력 소비량은 유전 전체 전력 소비량의 약 40%를 차지하며, 운전 효율이 매우 낮고, 평균 운전 효율은 25%에 불과하며, 역률이 낮고, 전기 에너지 낭비가 크다. 따라서 펌프 장치의 에너지 절약 잠재력은 엄청나며 석유 산업 역시 "모터 시스템의 에너지 절약"을 촉진하는 핵심 산업입니다. D71 주파수 변환기를 사용하면 펌핑 장치의 운동 법칙을 유정의 작동 조건 변화에 맞게 조정할 수 있어 시스템 효율성을 향상하고 에너지 절약 및 생산량 증가라는 목적을 달성할 수 있습니다.

02 특징:

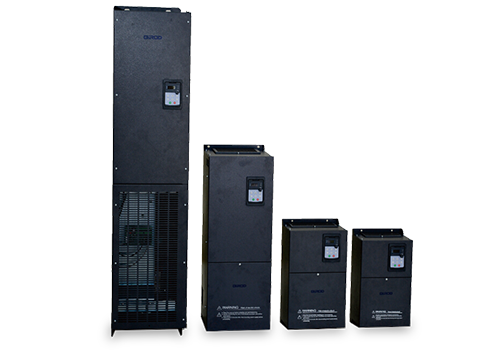

D71은 벽걸이 형 인버터로 전력 범위는 0.75KW~500KW, 인입 선간 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다.

D71에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 제어 장치가 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다. MODBUS 인터페이스는 D71의 표준 구성이며 옵션이 필요하지 않습니다. D71은 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 우수한 저주파 토크 성능(개방 루프 0.5Hz에서 토크 출력의 1.5배), 저주파 큰 토크;

· 15kW 이상에는 표준 DC 리액터가 장착되어 있어 고조파 제어 및 안정성이 뛰어나 고객이 하드웨어 비용을 절감할 수 있습니다.

· 토크 응답이 빠르다는 장점이 있으며, 부하 변동 시 전류 변동이 작습니다.

· 과부하 용량과 환경 적응성이 우수하고 작동 신뢰성이 높습니다.

· 뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

· 환경 적응성이 강하고 완전히 독립된 공기 덕트 설계로 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

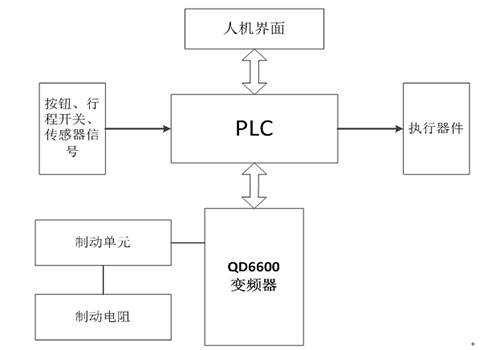

이 시스템에서는 D71 110KW 인버터가 펌핑 장치 kowtow의 75KW 모터를 구동하고 RS-485 직렬 통신을 통해 터치 스크린, PLC 및 인버터를 시스템에 연결합니다. 인버터는 제동 유닛과 제동 저항기를 통해 에너지 소비 제동을 구현합니다.

05 기술 매개변수:

06 현장 사용법:

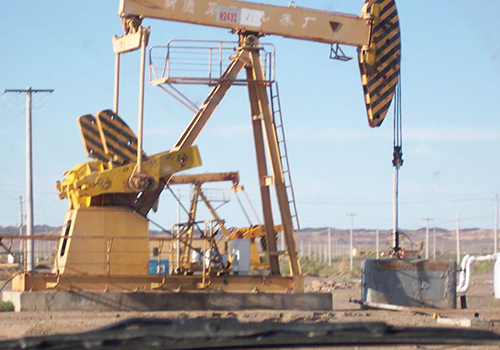

현장 공간 상황에 따라 D71 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

D71 인버터를 사용하는 유전 펌핑 장치 Kowtow 기계 제어 시스템은 3년 이상 가동되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

추출 속도를 동적으로 조정하여 에너지를 절약하고 동시에 원유 생산량을 늘릴 수 있습니다.

뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

08 고객 혜택:

기계 부품의 영향이 적고 장비 유지 관리 비용이 줄어들며 유지 관리 비용이 크게 절감됩니다.

인버터의 포괄적인 보호 기능은 생산 연속성을 보장합니다.

에너지 절약 효과가 현저하고 원유 생산량이 크게 증가합니다.

시스템의 작동은 안전하고 신뢰할 수 있으며 경제적 이점은 놀랍습니다.
