01 소개:

최근 몇 년 동안 산업용 세척 장비는 주로 물 세척 장비를 기반으로 하며 주파수 변환기의 적용이 점점 더 대중화되고 있습니다. 따라서 주파수 변환기는 산업용 세척 장비에 새로운 기술 혁명을 가져왔습니다. D71 인버터에는 외부 컨트롤러 없이 자동 다중 속도, 정방향 및 역방향 기능을 실현할 수 있는 간단한 PLC 기능이 내장되어 있습니다. 산업용 세탁기 산업에서 광범위한 응용 분야를 보유하고 있습니다.

02 특징:

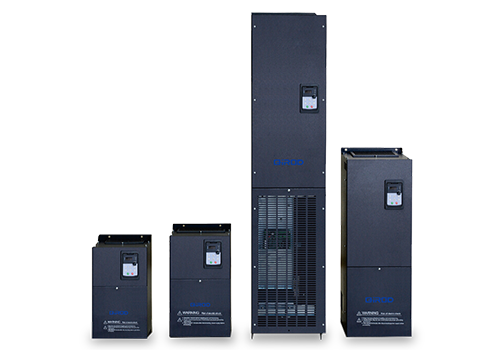

D71은 벽걸이 형 인버터로 전력 범위는 0.75KW~500KW, 인입 선간 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다.

D71에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 제어 장치가 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다.

MODBUS 인터페이스는 D71의 표준 구성이며 옵션이 필요하지 않습니다. D71은 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 큰 시동 토크, 개방 루프 0.5Hz에서 토크 출력의 1.5배, 강력한 저주파 부하 용량;

· 토크 응답이 빠르다는 장점이 있으며, 부하 변동 시 전류 변동이 작습니다.

· IGBT 모듈의 큰 마진 설계로 빈번한 순방향 및 역방향 고전류의 장기간 작동에 적합합니다.

· 고속 제어 정밀도, 고주파에서 안정적인 속도; 간단한 PLC 기능이 내장되어 있어 외부 세탁기 컨트롤러가 필요하지 않습니다.

· 환경 적응성이 강하고 완전히 독립된 공기 덕트 설계로 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

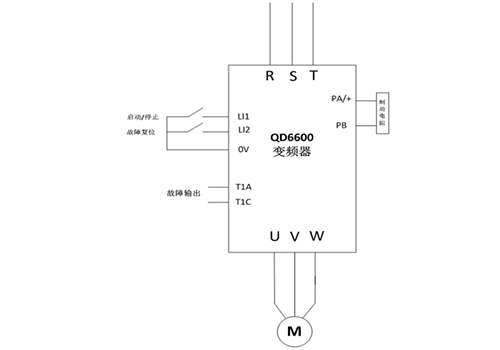

본 시스템은 산업용 세탁기의 7.5KW 모터를 D71 11KW 인버터로 제어하고, 내장된 간이 PLC 기능을 통해 세탁기 컨트롤러의 기능을 구현하며, 제동저항을 통해 급제동 및 주차를 구현한다.

05 기술 매개변수:

06 현장 사용법:

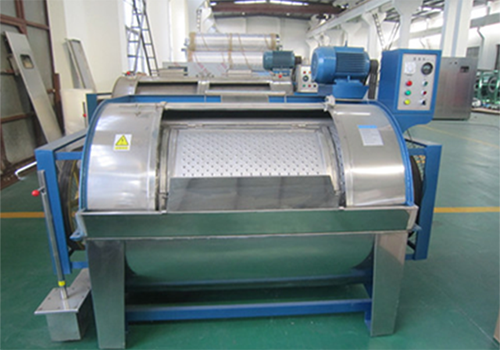

현장 공간 상황에 따라 D71 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

D71 인버터를 사용하는 산업용 세탁기 제어 시스템은 3년 이상 운영되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

경제적 이익은 상당하며, 주파수 변환 제어 시스템으로 인해 증가된 전체 투자 비용은 1년 이상 만에 회수될 수 있습니다.

08 고객 혜택:

내장된 간단한 PLC 기능으로 고객 비용 절감

청소 공정 요구 사항을 보장하기 위해 전체 공정에서 작동 속도가 안정적입니다.

소음이 크게 줄어들고 조용해졌습니다.

경제적 이익은 상당하며, 주파수 변환 제어 시스템으로 인해 증가된 전체 투자 비용은 1년 이상 만에 회수될 수 있습니다.
