01 소개:

다이어프램 펌프는 압축 공기를 동력원으로 사용하는 새로운 유형의 운반 기계로 현재 중국에서 혁신적인 유형의 펌프입니다. 모든 종류의 부식성 액체, 입자가 있는 액체, 고점도, 휘발성, 가연성 및 독성이 높은 액체의 경우 배출될 수 있습니다. 다이어프램 펌프는 석유, 화학, 비철금속 식품, 전자, 세라믹, 섬유 및 기타 산업에서 사용되었습니다. 기존 펌프로는 펌핑할 수 없는 다양한 매체를 추출하기 위해 다양한 특별한 경우에 설치됩니다. 산업용 제어 장비인 RVE32 주파수 변환기는 다이어프램 펌프에 폭넓게 적용됩니다.

02 특징:

RVE32는 벽걸이형 인버터로, 전력 범위는 0.75KW~500KW, 인입 라인 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다. RVE32에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 변전소가 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다. MODBUS 인터페이스는 RVE32의 표준 구성이며 옵션이 필요하지 않습니다. RVE32는 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 다이어프램 펌프 작동 요구 사항을 충족하는 저주파 작동 및 가속 중에 정격 전류의 250%를 제공합니다.

· 속도 제어 정확도로 제어 정확도는 0.2%이며 정확한 속도 제어가 달성됩니다.

· 토크 응답이 빠르다는 장점이 있으며, 부하 변동 시 전류 변동이 작습니다.

· 우수한 EMC 전자기 호환성, 다양한 복잡한 환경에 적응;

· 과부하 용량과 환경 적응성이 우수하고 작동 신뢰성이 높습니다.

· 환경 적응성이 강하고 완전히 독립된 공기 덕트 설계로 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

알루미나 생산 시스템에서 자격을 갖춘 원료 광석 펄프는 다이어프램을 통해 고압 용해기로 펌핑되고, 55KW 다이어프램 펌프는 RVE32 75KW 인버터로 구동되며, 슬러리 전자기 유량계에서 출력되는 4-20mA 피드백 신호는 인버터로 전송됩니다. 폐쇄 루프 제어는 PI 조절기의 피드백 포트에서 구현되므로 슬러리의 유량을 주어진 범위 내에서 변경하여 알루미나의 용해 속도를 보장할 수 있습니다.

05 기술 매개변수:

06 현장 사용법:

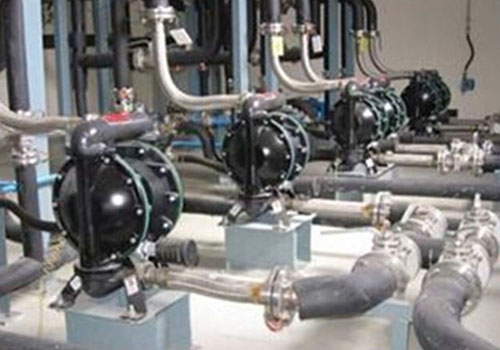

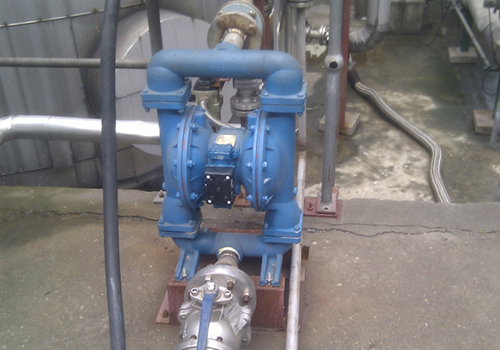

현장 공간 상황에 따라 RVE32 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

RVE32 인버터는 3년 넘게 다이어프램 펌프에 고장 없이 사용되었습니다. RVE32 인버터는 품질과 성능 측면에서 성능이 뛰어나고 속도 조절 과정에서 에너지를 절약한다는 것이 실습을 통해 입증되었습니다. 그 효과는 사용자에게 실질적인 이익을 가져왔고 사용자들 사이에서 좋은 평판을 얻었습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

안정적이고 안정적인 작동, 유연하고 편리한 제어, 정확한 제어 및 높은 정밀도;

뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

경제적 이점이 상당하며, 단위 제품당 비용이 절감됩니다.

08 고객 혜택:

이는 다이어프램 펌프의 정확한 공급을 완벽하게 보장하고, 생산 지수를 크게 최적화하며, 슬러리 내 알루미나 용해 속도와 장비의 생산 능력을 향상시켜 막대한 경제적 이익을 달성합니다.

주파수 변환기의 포괄적인 보호 기능은 생산 연속성을 보장합니다.

장비 기술 수준의 개선 및 최적화는 장비 유지 관리 작업량 및 유지 관리 비용을 크게 줄입니다.

경제적 이익은 놀랍고, 단위 제품당 비용은 감소하며, 좋은 사회적, 경제적 이익이 창출됩니다.
