01 소개:

HVAC의 개념에는 난방, 환기, 공조가 포함되므로 중앙 냉난방보다 더 넓은 개념을 가지고 있습니다. HVAC에서 에너지 절약의 개념은 에너지 절약의 대가로 환경을 줄이거나 에너지 수요를 억제하는 것이 아니라 제한된 자원과 에너지 소비 비용으로 통합자원계획(IRP) 방법과 에너지 수요측 관리(DSM) 기술을 적용하여 건물의 에너지 효율을 향상시켜 증가하는 환경 요구를 충족시키기 위한 사회적, 경제적 효율성을 확보하는 것입니다. D71 인버터는 공항, 라디오 및 텔레비전 건물, 병원, 지하철과 같은 고급 장소의 난방, 환기 및 에어컨 시스템에 널리 사용되었습니다.

02 특징:

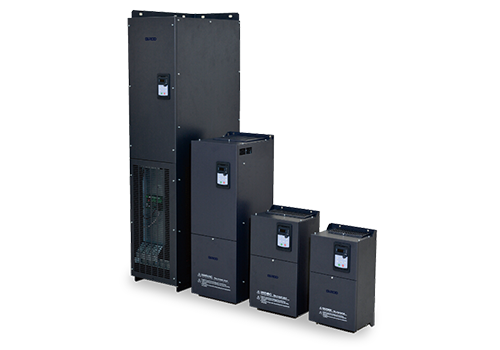

D71은 벽걸이 형 인버터로 전력 범위는 0.75KW~500KW, 인입 선간 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다.

D71에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 제어 장치가 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다.

MODBUS 인터페이스는 D71의 표준 구성이며 옵션이 필요하지 않습니다. D71은 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 우수한 저주파 토크 성능(개방 루프 0.5Hz에서 토크 출력의 1.5배), 저주파 큰 토크;

· 토크 응답이 빠르다는 장점이 있으며, 부하 변동 시 전류 변동이 작습니다.

· 과부하 용량과 환경 적응성이 우수하고 작동 신뢰성이 높습니다.

· 출력 전압, 전류, 속도의 안정성을 보장하기 위해 슈퍼 전력망 적응성, 최대 ±15%의 전력망 변동 방지 능력;

· 15kW 이상에는 표준 DC 리액터가 장착되어 있어 고조파 제어 및 안정성이 뛰어나 고객이 하드웨어 비용을 절감할 수 있습니다.

· 뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

· 환경 적응성이 강하고 완전히 독립된 공기 덕트 설계로 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

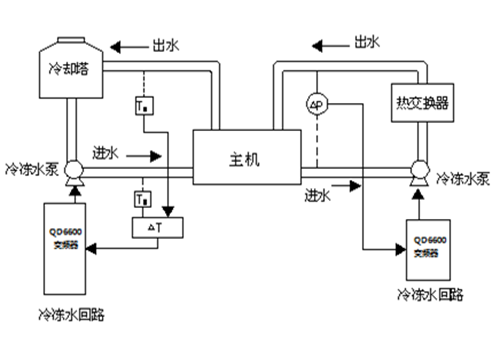

이 시스템에는 110KW 냉수 펌프 2대가 D71 110KW 인버터 2대에 의해 구동되며, 팬(실내 팬 및 냉각탑 팬 포함)을 구동하는 D71 인버터 여러 대도 있습니다. 냉수 순환 시스템에서는 물 입구 회로의 신호 1(온도 신호 또는 압력 신호)과 물 출구 회로의 신호 2(온도 신호 또는 압력 신호)가 아날로그 모듈로 전송되어 인버터의 아날로그 피드백 신호를 얻습니다. 인버터에 내장된 PID 기능을 통해 폐쇄 루프 자동 제어가 실현됩니다.

05 기술 매개변수:

06 현장 사용법:

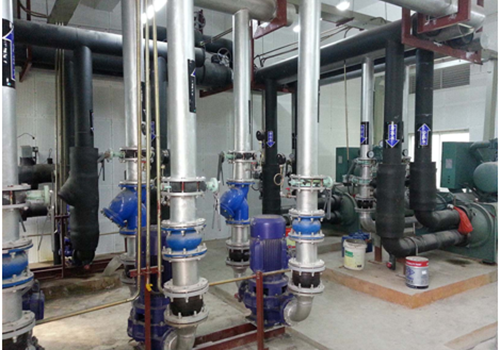

현장 공간 상황에 따라 D71 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

D71 인버터를 사용한 난방, 환기 및 공조 제어 시스템은 3년 이상 운영되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

중앙 에어컨 시스템은 빠른 동적 응답과 높은 자동화 수준을 갖춘 주파수 변환 폐쇄 루프 제어를 채택하고 전체 시스템이 디지털 및 지능형 제어를 실현합니다.

경제적 이익은 놀랍고 기본 에너지 절약 효과는 35% ~ 55%이며 ​​주파수 변환 제어 시스템으로 증가된 전체 투자는 1년 이상 내에 회수될 수 있습니다.

08 고객 혜택:

PID 폐쇄 루프 자동 제어는 작업자 작업량을 줄이고 작업 효율성을 향상시킵니다.

모터 손실 및 유지 관리 비용 감소;

주파수 변환기의 포괄적인 보호 기능은 생산 연속성을 보장합니다.

워터 펌프의 작동 소음을 줄이고 건물의 편안함을 향상시킵니다.

경제적 이익은 상당하며, 주파수 변환 제어 시스템으로 인해 증가된 투자 비용은 모두 1년 이상 만에 회수될 수 있습니다.
