01 소개:

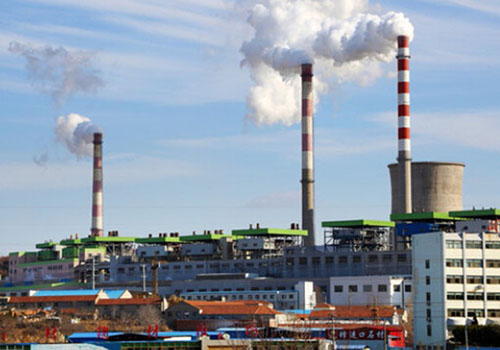

중국 북부 지역의 겨울은 길고 춥기 때문에 난방, 지열 등의 난방 방식이 이곳 사람들의 겨울 추위를 막는 주요 수단이 되었습니다. 화력발전소는 과열된 증기를 증기 전달관을 통해 각 열교환소로 운반합니다. 열교환 스테이션에서 증기는 열교환기를 통해 난방용 온수를 가열하고 순환 펌프는 온수를 난방 파이프라인을 통해 2차 네트워크와 다양한 열교환기로 보냅니다. 사용자. Shanghai Qidian의 D71 인버터는 난방, HVAC, 수도, 하수 처리장 등 도시 분야에서 널리 사용되었습니다. 당사의 제품과 솔루션은 놀라운 에너지 절약 효과, 안전하고 신뢰할 수 있는 작동을 제공하며 도시 시스템의 안정적인 작동을 보장합니다.

02 특징:

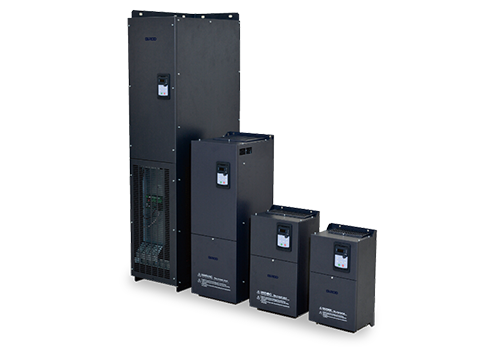

D71은 전력 범위가 0.75KW~500KW인 벽걸이형 인버터이며, 인입 선간 전압의 전압 레벨 제어 모드는 380V~480V로 속도 센서가 없는 벡터 제어입니다. 속도 센서리스 벡터 제어는 팬과 펌프에 특히 적합합니다. 속도 센서리스 벡터 제어에는 속도 폐쇄 루프뿐만 아니라 전류 폐쇄 루프도 있으며 모터의 정상 상태 전류가 더 안정적입니다.

D71에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 입력용 5V 보조 전원 공급 장치를 포함한 풍부한 클라이언트 터미널이 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다. MODBUS 인터페이스는 D71의 표준 구성이며 옵션이 필요하지 않습니다. D71은 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다. D71 시리즈 인버터에는 PID 기능이 내장되어 있어 작동이 더 유연하고 인터페이스를 제어하는 ​​방법이 다양합니다.

04 시스템 소개:

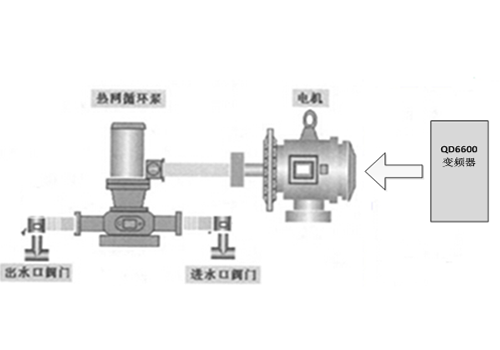

이 시스템에서는 D71 110KW 주파수 변환기를 사용하여 110KW 열 네트워크 순환 펌프를 구동합니다. 시스템의 총 출수온도와 환수온도의 온도차를 수집하고 각 구역별 사용자 시스템 환수온도의 온도차를 시스템 설계온도차와 비교하여 인버터에 내장된 PID 기능에 의해 순환펌프의 속도를 자동으로 조정하여 시스템의 총유량 및 온도의 조정을 실현합니다.

05 기술 매개변수:

06 현장 사용법:

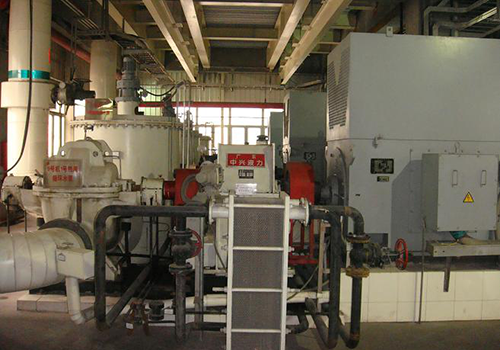

현장 공간 상황에 따라 D71 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

D71 인버터를 사용하는 난방 네트워크 순환 워터 펌프 시스템은 3년 이상 가동되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 고장률이 낮습니다.  PID 자동 조정을 통해 난방 네트워크에 있는 각 스테이션의 가열 및 냉각이 고르지 않은 현상이 제거됩니다.

무인 생산 운영을 실현하고 노동 강도를 크게 줄이고 생산 효율성을 향상시킵니다.

경제적 이익은 상당하며, 증가된 투자금은 모두 1년 이내에 회수될 수 있습니다.

08 고객 혜택:

난방 네트워크에 있는 각 스테이션의 난방 및 냉방은 균일하므로 원격 고객의 난방 요구 사항을 보장하고 가까운 고객의 과열을 방지합니다.

무인 생산 운영을 실현하고 생산 효율성을 향상시킵니다.

기계적 충격이 줄어들어 유지 관리 비용이 크게 절약됩니다.

에너지 절약 효과는 놀랍고, 증가된 투자금은 1년 이상 안에 전액 회수할 수 있습니다.
