01 소개:

회전 절단기는 합판 생산의 주요 장비 중 하나입니다. 카드 기반 회전 절단기와 비 카드 회전 절단기로 구분됩니다. 기술의 발전에 따라 디지털 서보 제어 기술은 회전 절단기 생산에도 적용됩니다. 통나무 회전 절단기는 남은 목재 코어를 다시 회전시켜 원자재를 완전히 활용합니다. Shanghai Qidian은 시중에 판매되는 다양한 유형의 회전 절단기에 적합한 시스템 세트를 독립적으로 개발했습니다. 산동, 허베이, 광시, 장시 및 기타 지역에서 실제로 적용한 후 회전 절단 장비의 수치 제어 및 자동화에 대한 많은 기계 제조업체의 우려를 해결했습니다. 요구 사항.

02 특징:

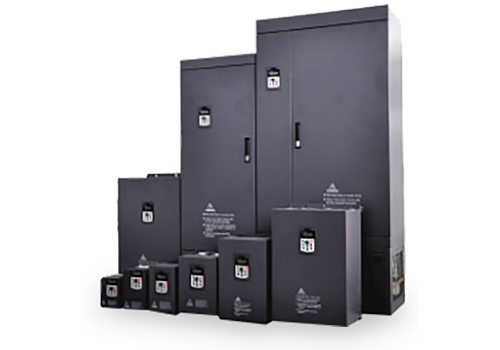

D51은 벽걸이 형 인버터이며 전력 범위는 3KW-15KW, 입력 라인 전압은 380V-480V이며 제어 모드는 속도 센서가 없는 벡터 제어 및 폐쇄 루프 벡터 제어입니다.

03 이점:

· 저주파 토크 특성, 0.5Hz 180% 정격 토크가 있습니다.

· 복잡한 회전 절단 대상의 경우 저속 중절삭 시 모터의 강력한 절단력과 균일한 출력을 보장할 만큼 충분한 시작 토크가 있습니다.

· 속도 제어 정확도가 있고 제어 정확도는 0.2%이며 정밀한 속도 제어를 실현하고 수입 인버터와 비교할 수 있는 회전 절단 및 고속 정지 및 재시동 작업의 부드러움을 보장합니다.

· 토크 응답은 20ms만 필요하므로 빠른 응답을 실현하고 전반적인 작동 상태가 더욱 안정적입니다.

· 우수한 과부하 용량 및 환경 적응성, 높은 작동 신뢰성;

· 뛰어난 AVR 기능, 슈퍼 그리드 적응성, 전압 변동 시 출력 토크를 일정하게 유지하고 정격 전압이 60℅ 이상일 때 회전 절단의 정상적인 작동을 충족할 수 있습니다.

· 뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

· 환경 적응성이 강하고 완전히 독립된 공기 덕트 설계로 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

이 시스템에서 회전식 절단기는 D51 주파수 변환기에 의해 구동되며 제어 시스템의 배선은 간단하고 외부 컨트롤러가 필요하지 않으며 모든 기능은 내장된 주파수 변환기에 의해 실현되며 전체 시스템은 경제적이고 신뢰할 수 있습니다. 로터리 엔코더를 거리 측정 센서로 사용하면 측정 정확도를 0.01mm까지 향상시킬 수 있습니다. 롤러의 실제 속도를 측정하기 위해 로터리 인코더를 사용하면 로터리 절단 두께의 불안정한 그리드 전압으로 인한 오류를 피할 수 있습니다.

05 기술 매개변수:

06 현장 사용법:

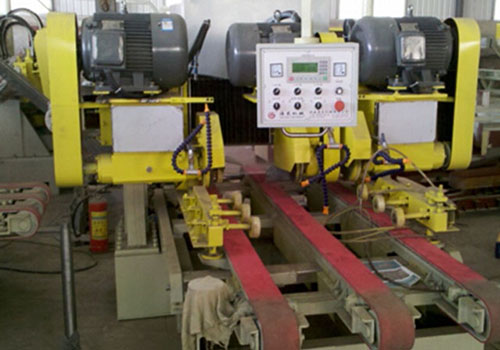

현장 공간 상황에 따라 D51 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

D51 인버터를 사용하는 회전식 절단기 제어 시스템은 3년 이상 가동되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

회전식 절단 기계의 기술 매개변수는 온라인으로 설정되며 절단 두께는 다양한 시장 수요를 충족하기 위해 지속적으로 조정 가능합니다.

속도 제어 정밀도가 높고 생산 제품이 요구 사항에 더 부합합니다.

08 고객 혜택:

회전 절단의 두께가 균일하고 표면이 매끄럽고 공정 요구 사항이 충족됩니다.  인버터의 포괄적인 보호 기능은 전력망이 변동하는 경우에도 생산을 보장하고 생산의 연속성을 극대화할 수 있습니다.  생산 효율성과 목재 활용도를 높이고 환경을 보호하며 생산 비용을 절감합니다.
