01 소개:

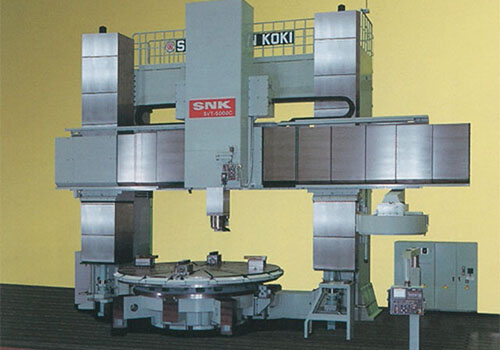

수직 선반은 반경 치수가 크고 축 치수가 상대적으로 작으며 모양이 복잡한 크고 무거운 공작물을 처리하는 데 사용되는 대형 기계 장비입니다. 다양한 디스크, 휠 및 슬리브의 원통형 표면, 끝 표면, 원추형 표면, 원통형 구멍, 원추형 구멍 등과 같은 것입니다. 추가 장치를 사용하면 나사 가공, 구면 선삭, 프로파일링, 밀링 및 연삭도 가능합니다. 대형 공작 기계의 스핀들은 RVE32 인버터로 제어되어 안정적인 속도 제어를 달성하고 저주파 토크 특성이 우수하며 응답 속도가 빠릅니다. 제동유닛과 제동저항기로 빠른 제동과 정지를 실현합니다.

02 특징:

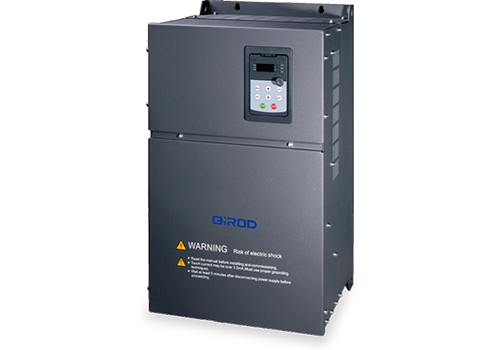

RVE32는 벽걸이형 인버터로, 전력 범위는 0.75KW~500KW, 인입 라인 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다. RVE32에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 제어 장치가 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다.

MODBUS 인터페이스는 옵션 없이 RVE32의 표준 구성입니다. RVE32는 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 0.5Hz 150% 정격 토크를 제공하여 스핀들 모터를 쉽게 시작할 수 있습니다.

· 속도 제어 정확도로 제어 정확도는 0.2%이며 정확한 속도 제어가 달성됩니다.

· 우수한 약계자 제어 기능을 통해 고주파수로 작동할 때에도 정밀한 제어가 가능합니다.

· 토크 응답이 빠르다는 장점이 있으며, 부하 변동 시 전류 변동이 작습니다.

· 과부하 용량과 환경 적응성이 우수하고 작동 신뢰성이 높습니다.

· 우수한 AVR 기능, 슈퍼 그리드 적응성, 출력 전압, 전류 및 속도 안정성 보장;

· 우수한 전류 제한 특성, 강력한 과부하 용량, 주파수 변환 과부하, 과전류 보호, 제한을 효과적으로 줄여 생산 연속성을 보장할 수 있습니다.

· 환경 적응성이 강하고 완전히 독립된 공기 덕트 설계로 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

이 시스템에서는 55KW 수직 선반의 스핀들이 RVE32 75KW 주파수 변환기에 의해 구동되며 외부 제동 장치와 제동 저항기를 통해 빠른 제동 정지가 실현됩니다. 개루프 벡터 제어를 통해 정속 절삭이 이루어지며, 부하 변화에 따른 속도 변화가 매우 작습니다. 인버터는 제어 단자를 통해 시작되고, 주어진 속도는 제어 시스템의 0-10V 아날로그 전압 신호에 의해 제어됩니다. 모터가 70Hz로 회전할 때 속도 변동은 1rpm 미만, 전류 변동은 1A 미만으로 정밀한 속도 제어가 가능합니다.

05 기술 매개변수:

06 현장 사용법:

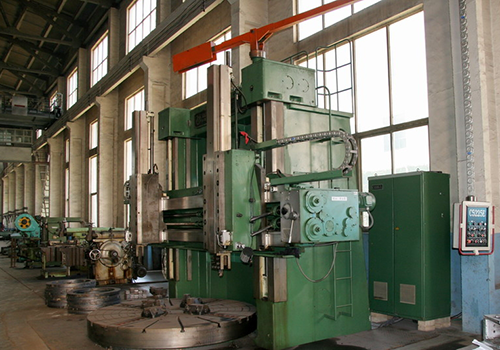

현장 공간 상황에 따라 RVE32 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

RVE32 인버터를 사용하는 수직 선반 제어 시스템은 3년 이상 운영되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

속도 제어 정밀도가 높고 생산 제품이 요구 사항에 더 부합합니다. QD6000 인버터를 사용한 수직 선반 제어 시스템은 3년 이상 가동되어 좋은 경제적 이익과 성과를 거두었습니다.

08 고객 혜택:

인버터와 스핀들 모터가 안정적으로 작동하여 유지 관리 비용이 절감됩니다.

인버터의 포괄적인 보호 기능은 생산 연속성을 보장합니다.

제품 생산이 요구 사항에 더 부합하고 결함률이 크게 감소합니다.
