01 소개:

크레인의 지속적인 개발로 인해 기존 제어 기술로는 점점 더 빨라지는 크레인의 규제 및 제어 요구 사항을 충족하기가 어렵습니다. 오늘날 전자 기술의 급속한 발전으로 크레인과 전자 기술의 결합이 점점 더 가까워지고 있으며 AC 가변 주파수 속도 제어 장치는 기존 모터 로터 직렬 저항 속도 제어 방법을 대체합니다. 많은 AC 가변 주파수 속도 제어 장치 중에서 RVE32 주파수 변환기는 성능 안정성, 풍부한 옵션 확장 기능, 프로그래밍 환경의 유연성, 토크 특성 및 다양한 경우에 사용할 수 있는 적응성으로 인해 다양한 응용 분야에서 널리 사용되었습니다. 인버터는 고급 시장에서 매우 중요한 위치를 차지하고 있습니다.

02 특징:

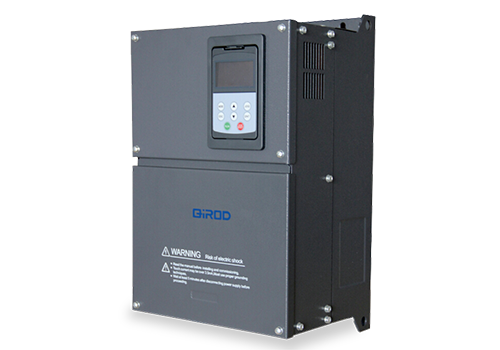

RVE32는 벽걸이형 인버터로, 전력 범위는 0.75KW~500KW, 인입 라인 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다. RVE32에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 변전소가 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다.

MODBUS 인터페이스는 RVE32의 표준 구성이며 옵션이 필요하지 않습니다. RVE32는 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 저주파 토크 특성으로 정격 토크의 0.5Hz 150%를 제공하여 가변 주파수 크레인의 원활한 시작을 보장합니다.

· 안정적인 브레이크 논리 제어, 브레이크 시간 조정 가능, 후크가 미끄러지지 않도록 보장하고 모터의 큰 돌입 전류도 방지합니다.

· 가속 및 감속 과정은 S-곡선 모드에 따라 작업의 안정성을 높이고 기계적 충격을 줄이며 장비의 수명을 연장합니다.

· 시동 전류가 작고 전력망에 미치는 전류 영향이 적으며 전원 공급 장치의 낭비가 크게 줄어들고 에너지 절약 효과가 분명합니다.

· 보호 기능을 완성하고 안전율을 향상시키며 검사 및 유지보수를 용이하게 합니다.

· 환경 적응성이 강하고 완전히 독립된 공기 덕트 설계로 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

이 시스템에서는 7.5KW 모터 4세트가 RVE32 45KW 인버터로 구동되어 갠트리 크레인의 카트 제어를 실현합니다. RVE32는 완전한 브레이크 개방 논리 제어, 고속 및 저속 전환 제어, 다중 모터 병렬 벡터 제어, 조정 가능한 제동 전압 제어, 고주파 약계자 작동 제어 및 기타 기능을 제공하여 갠트리 크레인을 제어할 수 있습니다.

05 기술 매개변수:

06 현장 사용법:

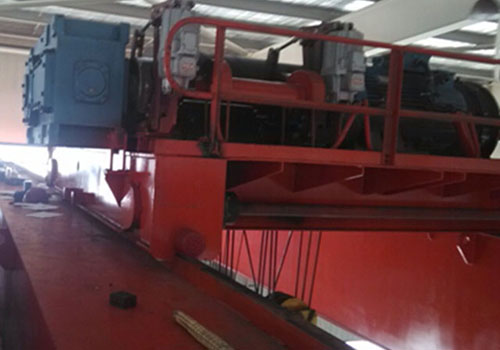

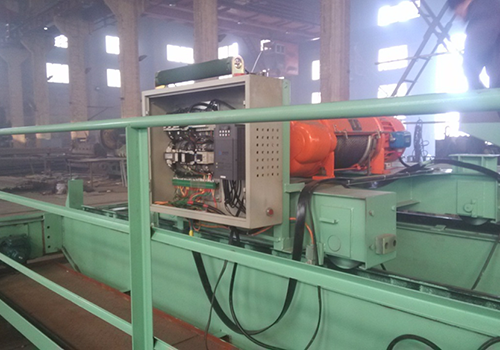

현장 공간 상황에 따라 RVE32 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

RVE32 인버터를 사용하는 갠트리 크레인 제어 시스템은 3년 이상 운영되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

* 제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

*우수한 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

* 시작 및 실행 프로세스는 원활하고 효율적이며 안전하고 신뢰할 수 있습니다.

08 고객 혜택:

인버터와 크레인이 안정적으로 작동하여 유지 관리 비용이 크게 절감됩니다.

인버터의 포괄적인 보호 기능은 생산 연속성을 보장합니다.

고속 및 저속 스위칭 제어, 고효율;

브레이크 제어는 주파수 변환기에 의해 구현되며 안전성이 좋습니다.
