01 소개:

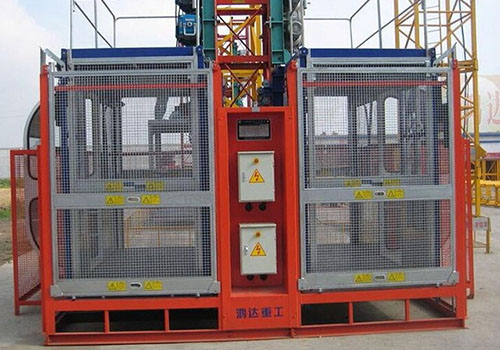

건설 엘리베이터는 현대적인 고층 건물 건설에 없어서는 안될 수직 운송 장비입니다. 특히, 초고층 및 초고층 건축물의 건설에 있어서 매우 중요한 역할을 하며, 공사기간과 안전성 확보, 공사비 절감, 노동집약도 감소 등의 측면에서 대체불가한 역할을 담당하고 있습니다. RVE32 인버터는 건축용 엘리베이터 사용 시 우수한 성능과 에너지 절약 효과를 제공합니다.

02 특징:

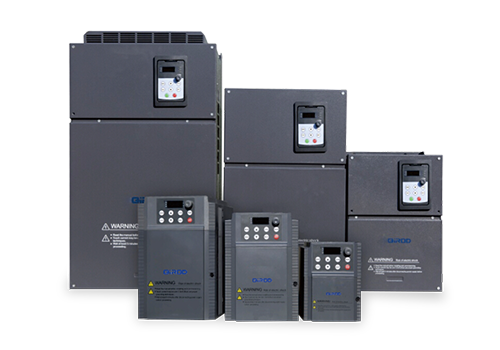

RVE32는 벽걸이형 인버터로, 전력 범위는 0.75KW~500KW, 인입 라인 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다. RVE32에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 변전소가 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다. MODBUS 인터페이스는 RVE32의 표준 구성이며 옵션이 필요하지 않습니다. RVE32는 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 저주파 토크 특성을 가지며 0.5Hz 150% 정격 토크를 제공할 수 있습니다.

· 안정적인 브레이크 제어, 안전하고 신뢰할 수 있습니다.

· 빠른 경부하 속도와 느린 중부하 속도의 기능을 실현하는 다단계 속도 조정;

· 뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

· 환경 적응성이 강하고 완전히 독립된 공기 덕트 설계로 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

이 시스템에서는 모터의 주회로 부분이 RVE32 37KW 인버터에 의해 구동됩니다. 전체 시스템은 RVE32 주파수 변환기에 의해 제어되며 작동 속도는 두 가지 속도를 사용하여 빠른 경부하 속도와 느린 중부하 속도의 기능을 실현합니다. 모터 브레이크의 개폐를 제어하기 위한 릴레이 브레이크 신호 그룹을 출력합니다.

05 기술적인 매개변수

06 현장 사용법:

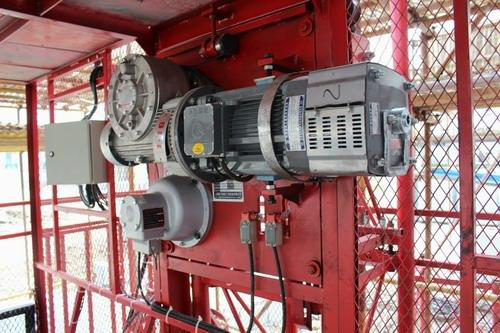

현장 공간 상황에 따라 RVE32 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

RVE32 인버터를 사용한 엘리베이터 제어 시스템은 3년 이상 운영되어 경제적, 사회적으로 좋은 이점을 얻었습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

*우수한 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

*하물이 시작되고 멈출 때 들어 올리는 무게가 다른 경우 "슬립 후크" 현상이 없습니다.

*경부하 속도 향상 및 로프 풀림 감지 기능은 생산 효율성 및 안전성 향상에 대한 고객 요구 사항을 충족합니다.

08 고객 혜택:

정밀한 속도 제어로 생산 효율성이 향상됩니다.

장비 기어의 마모를 줄이고 유지 관리 비용을 줄입니다.

생산 활동의 안전을 보장하는 안전하고 안정적인 성능;
