01 소개:

전력기술의 발전과 주파수변환속도 조절기술의 향상으로 주파수변환 속도조절을 핵심으로 하는 지능형 급수제어방식이 기존의 멀티펌프 전환 및 밸브조정 급수방식을 대체하게 되었습니다. 가변 주파수 속도 조절 중에 시동 전류는 정격 전류 내에서 제한될 수 있으므로 시동 중 전력망에 미치는 영향을 피할 수 있습니다. 펌프의 원활한 시동으로 인해 정상 운전 시 평균 속도가 감소되어 펌프, 밸브 등 장비의 수명이 연장됩니다. 동시에 시동 및 정지 시 수격 현상을 제거할 수 있습니다. 안정적인 성능, 간단한 작동 모드 및 기능을 갖춘 주파수 변환기는 급수 시스템에서 전기, 물, 인력을 절약하고 최종적으로 고효율 작동 목적을 달성할 수 있게 해줍니다.

02 특징:

RVE32는 캐비닛 장착형 인버터로 전력 범위는 0.75KW~500KW, 입력 전압은 380V~480V이며 제어 방법은 센서리스 벡터 제어와 벡터 제어입니다. 속도 센서리스 벡터 제어는 벡터 제어의 일종이지만 속도 센서가 없으며 모터 모델의 계산을 통해 모터의 속도 피드백 값을 추정합니다. 속도 센서리스 벡터 제어의 제어 정확도와 동적 성능은 속도 폐쇄 루프를 사용하는 벡터 제어만큼 좋지는 않지만 시스템이 간단하고 속도 센서를 유지할 필요가 없으며 특히 팬과 펌프의 경우 가격이 저렴하다는 장점도 있습니다. 기존 V/f 제어에도 속도 센서가 필요하지 않지만, 전류 루프 제어가 없는 V/f 제어 등 고전력 팬 및 펌프 모터의 경우 전류 변동이 발생하기 쉽습니다. 속도 센서리스 벡터 제어에는 속도 폐쇄 루프뿐만 아니라 전류 폐쇄 루프도 있으며 모터의 정상 상태 전류가 더 안정적입니다.

RVE32에는 8개의 디지털 입력(LI1~LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 클라이언트 터미널이 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다. MODBUS 인터페이스는 RVE32의 표준 구성이며 옵션이 필요하지 않습니다. RVE32는 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

RVE32 시리즈 인버터에는 PID 기능이 내장되어 있어 작동이 더 유연합니다. 인터페이스를 제어하는 ​​방법에는 유선 연결이나 통신 등 여러 가지가 있습니다.

04 시스템 소개:

본 시스템에서는 심우물 펌프 3대가 사용되며, 45KW 심우물 펌프 1대가 상시 개방형 펌프로 사용되어 기본적인 급수 기능을 유지한다. 주제어펌프로는 75kW 심우물펌프를 사용하고 주파수변환기 정압자동급수제어장치를 설치한다. 물 소비량이 변하면 펌프의 속도가 조정되어 급수 네트워크의 정압 급수를 실현합니다. 75kW 깊은 우물 펌프가 풀 디지털 세트로 설치됩니다. AC 모터 소프트 스타트 컨트롤러는 보조 제어 펌프로 사용됩니다. 급수량이 크게 변하는 경우, 주 제어 펌프가 최대 주파수(또는 주파수)로 작동했다면 급수관망의 압력이 일정하다고 보장할 수 없습니다. 컨트롤러는 보조 제어 펌프의 작동을 시작(또는 정지)시키고, 주 제어 펌프는 가변 속도로 작동하여 관망의 수압을 일정하게 유지하도록 조정합니다.

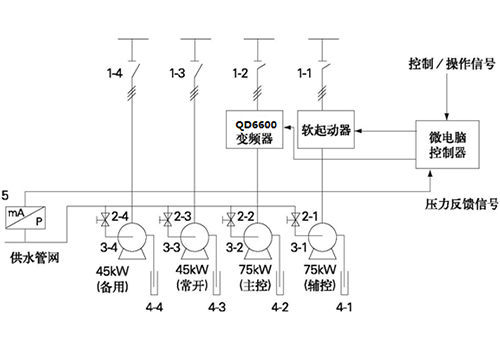

1- 전원 스위치 2- 단방향 물 밸브 3- 펌프 리액턴스 4- 깊은 우물 수원 5- 압력 센서

05 기술 매개변수:

06 현장 사용:

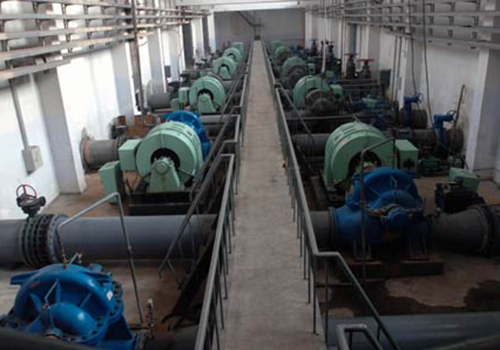

현장 공간 상황에 따라 RVE32 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

RVE32 인버터를 사용한 정압 급수 시스템은 3년 이상 운영되어 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 고장률이 낮습니다.

급수 압력은 안정적이므로 고층 가구가 물을 가장 많이 사용하는 동안 물을 차단하고 물마루 기간 동안 과도한 파이프 압력이 발생하는 단점을 제거합니다.

펌프를 켤 때 모래 제거 문제와 작동 중 오버플로 문제를 해결하십시오.

경제적 이익은 놀랍고, 실제 운영 통계에 따르면 1년에 432,600kWh의 전력을 절약할 수 있는 것으로 나타났습니다. 킬로와트시당 0.3위안으로 계산하면 약 129,800위안의 전기요금을 절약할 수 있습니다. 정압급수 자동제어 시스템의 경우 1년 이상 투자금을 모두 회수할 수 있습니다.

08 고객 혜택:

급수관 네트워크의 수압은 안정적이며 물 소비량 변화에 따라 변하지 않아 물 공급 품질이 향상됩니다.

급수관 네트워크의 수압의 비정상적인 증가로 인한 유수 및 누수 현상을 방지하고 유지 관리 비용을 절감합니다.

에너지 절약 효과는 현저하며 정압 급수 시스템에 대한 투자 증가는 1년 이상 내에 완전히 회수될 수 있습니다.

수자원의 낭비를 방지하고 지하수의 과도한 이용으로 인한 수위하강의 깔때기 면적의 추가 확장을 방지합니다.
