01 소개:

수자원은 경제발전과 지속가능한 사회발전을 위한 중요한 요소이며, 도시하수처리율은 해당 지역의 문명화 여부를 나타내는 중요한 상징이 되었습니다. 심각한 오염과 수자원 부족의 증가는 이제 전 세계적으로 우려되는 주제가 되었습니다. 중국 경제가 발전함에 따라 도시 하수 및 산업 폐수의 양이 급격히 증가하여 수처리 산업에 거대한 시장 공간을 제공했습니다. 하수처리장에서는 폭기 송풍기와 수중펌프가 하수처리의 핵심설비입니다. RVE32 인버터는 하수 처리 분야에서 광범위한 응용 분야를 갖고 있으며 우수한 경제적, 사회적 이익을 달성했습니다.

02 특징:

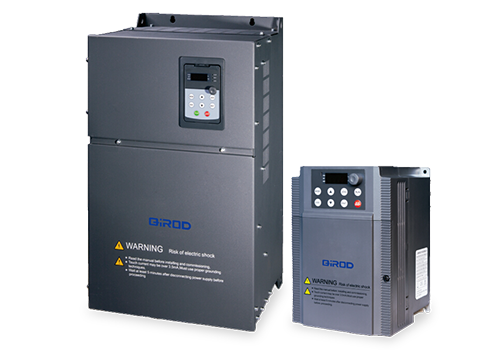

RVE32는 벽걸이형 인버터로, 전력 범위는 0.75KW~500KW, 인입 라인 전압의 전압 레벨은 380V~480V, 제어 방식은 속도 센서가 없는 벡터 제어이다.

RVE32에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 전원 공급 장치용 5V 보조 전원 공급 장치를 포함한 풍부한 변전소가 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다.

MODBUS 인터페이스는 RVE32의 표준 구성이며 옵션이 필요하지 않습니다. RVE32는 MODBUS를 통해 상위 자동화 시스템에 연결할 수 있습니다.

03 이점:

· 큰 시동 토크, 개방 루프 0.5Hz에서 토크 출력의 1.5배, 수중 펌프 작동 요구 사항 충족

· 토크 응답이 빠르다는 장점이 있으며, 부하 변동 시 전류 변동이 작습니다.

· 과부하 용량과 환경 적응성이 우수하고 작동 신뢰성이 높습니다.

· 출력 전압, 전류, 속도의 안정성을 보장하기 위해 슈퍼 전력망 적응성, 최대 ±15%의 전력망 변동 방지 능력;

· 뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

· 환경 적응성이 강하고 완전히 독립된 공기 덕트 설계로 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 대한 저항력을 크게 향상시킬 수 있습니다.

04 시스템 소개:

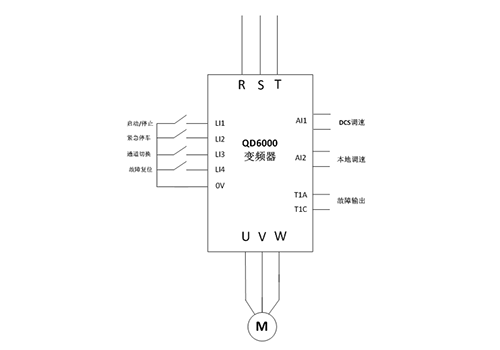

이 시스템에서 110KW 수중 펌프의 주 모터는 중앙 컴퓨터실의 DCS 시스템에 의해 중앙 제어되는 RVE32 110KW 인버터에 의해 구동되며 로컬에서도 작동할 수 있습니다.

05 기술 매개변수:

06 현장 사용법:

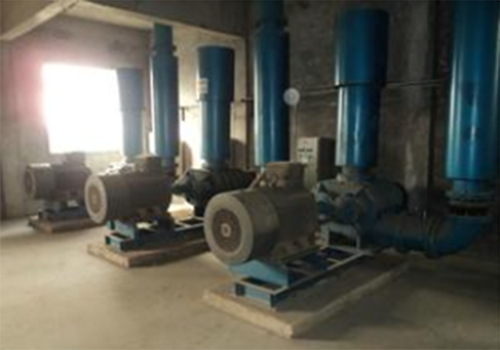

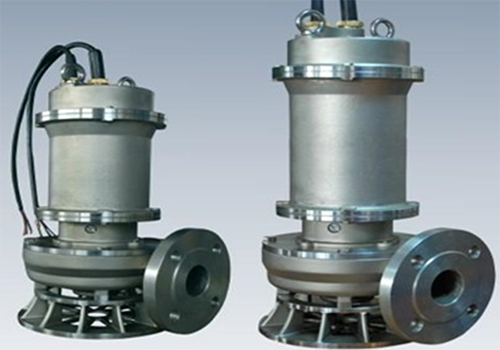

현장 공간 상황에 따라 RVE32 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

RVE32 주파수 변환기를 사용하는 하수 처리 수중 펌프 제어 시스템은 3년 이상 가동되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 환경 적응성이 좋으며 오일 오염, 먼지 및 습열과 같은 가혹한 환경에 견딜 수 있으며 고장률이 낮습니다.

뛰어난 전류 제한 특성, 강력한 과부하 용량으로 주파수 변환 과부하, 과전류 보호를 효과적으로 줄이고 생산 연속성을 극대화할 수 있습니다.

공정의 필요에 따라 모터를 소프트 스타트/소프트 스톱으로 만들어 갑작스러운 비틀림과 워터 해머 현상을 해결할 수 있습니다.

경제적 이점은 놀랍고, 절전 효과는 20% 이상이며, 주파수 변환 제어 시스템으로 증가된 전체 투자 비용을 1년 이상 회수할 수 있습니다.

08 고객 혜택:

지루한 수동 작업, 안전하지 않은 숨겨진 위험을 제거하고 작업 효율성을 향상시킵니다.

펌프가 시동될 때 기계에 미치는 영향을 크게 줄이고 유지 관리 비용을 줄입니다.

인버터의 포괄적인 보호 기능은 생산 연속성을 보장합니다.

경제적 이익은 상당하며, 주파수 변환 제어 시스템으로 인해 증가된 투자 비용은 모두 1년 이상 만에 회수될 수 있습니다.
