01 소개:

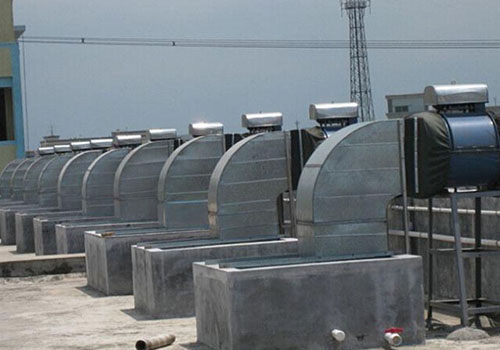

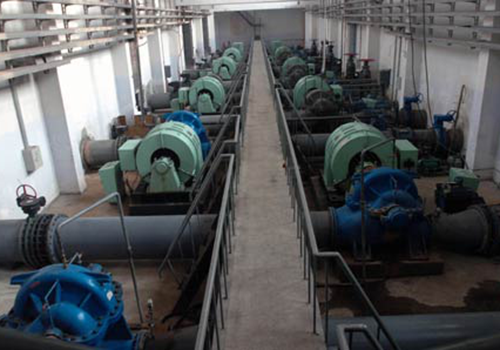

팬 부하는 각종 생산 및 가정용 보일러 시스템의 공급 팬 및 유도 통풍 팬, 중앙 공조 팬 장치, 신선 공기 장치, 냉각탑 팬, 다양한 생산 현장의 배기 팬, 생산 라인의 건조기 등 널리 사용됩니다. 팬은 산업 및 광업 기업의 주요 전력 장비입니다. 관련 부서의 통계에 따르면 전국 팬, 펌프, 모터의 설치 용량은 약 35,000MW이고 전력 소비량은 전국 전력 소비량의 약 40%를 차지합니다. 팬 작동 시 RVE32 인버터를 사용할 경우 절전율은 일반적으로 20%~60%이며 투자 회수 기간은 1~3년입니다. 이점은 매우 중요합니다.

02 특징:

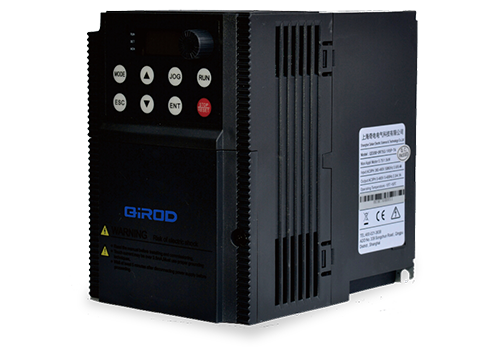

RVE32는 캐비닛 장착형 인버터로, 전력 범위는 0.75KW~500KW, 입력 라인 전압은 380V~480V이며, 제어 모드는 속도 센서가 없는 벡터 제어 및 벡터 제어입니다. 속도 센서리스 벡터 제어는 벡터 제어의 일종으로 모터 모델의 계산을 통해 모터의 속도 피드백 값을 추정하는 것입니다. 속도 센서리스 벡터 제어의 제어 정확도와 동적 성능은 속도 폐쇄 루프를 사용하는 벡터 제어만큼 좋지는 않지만 시스템이 간단하고 속도 센서를 유지할 필요가 없으며 가격이 저렴하며 특히 팬 및 펌프 모터에 적합하다는 장점도 있습니다. 기존 V/f 제어에도 속도 센서가 필요하지 않지만, 전류 루프 제어가 없는 V/f 제어 등 고전력 팬 및 펌프 모터의 경우 전류 변동이 발생하기 쉽습니다. 속도 센서리스 벡터 제어에는 속도 폐쇄 루프뿐만 아니라 전류 폐쇄 루프도 있으며 모터의 정상 상태 전류가 더 안정적입니다.

RVE32에는 8개의 디지털 입력(LI1-LI8), 2개의 아날로그 입력(AI), 2개의 릴레이 출력(TA), 2개의 아날로그 출력(AO), 아날로그 입력용 5V 보조 전원 공급 장치를 포함한 풍부한 클라이언트 터미널이 있습니다. 디지털 입력에는 24V 보조 전원 공급 장치가 사용되며 모든 LI/TA, AI/AO는 기능을 정의하도록 자유롭게 프로그래밍할 수 있습니다.

RVE32 시리즈 인버터에는 PID 기능이 내장되어 있어 작동이 더 유연합니다. 인터페이스를 제어하는 ​​방법에는 유선 연결이나 통신 등 여러 가지가 있습니다.

04 시스템 소개:

이 보일러에 있는 총 4개의 모터는 RVE32 주파수 변환기를 사용하여 각각 증기, 뜨거운 오일 및 뜨거운 배가스를 제어합니다. 뜨거운 배가스는 2개의 315KW 모터로 제어되며 목재 펄프 건조용 파이프를 통해 메인 팬으로 보내집니다. 2개의 315KW QD6000 인버터가 각각 2개의 팬을 제어하고 RVE32의 출력 주파수를 조정하여 팬의 출력 전력을 제어함으로써 뜨거운 연기 흐름의 정확한 조절을 실현합니다. 이는 프로세스 요구 사항을 충족할 뿐만 아니라 앞유리를 사용하는 것보다 더 효율적입니다. 뜨거운 연기의 흐름을 조절하는 것이 더 에너지 효율적입니다. 다른 두 개의 132KW 모터는 증기 발생기의 증기와 열유 발생기의 뜨거운 오일을 각각 혼합 챔버로 공급합니다. 증기발생기의 증기 출력을 조정하면 증기발생기의 압력과 온도를 제어할 수 있고, 열매체유 발생기의 열매체유 출력을 조정하면 열매체유 발생기의 온도를 제어할 수 있다. RVE32는 또한 모터의 출력 전력을 제어하여 증기 및 뜨거운 오일의 출력을 조정하여 증기 발생기의 압력 및 온도와 뜨거운 오일 발생기의 온도를 제어합니다.

05 기술 매개변수:

06 현장 사용법:

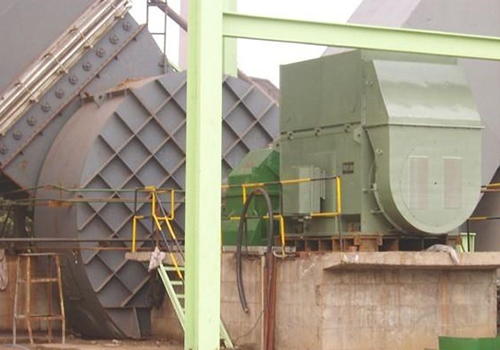

현장 공간 상황에 따라 RVE32 시리즈 인버터가 제어 캐비닛에 설치되며 인버터 설치 및 현장 모터는 그림과 같습니다.

07 실행 결과:

RVE32 인버터를 사용하는 보일러 팬 제어 시스템은 4년 이상 가동되었으며 우수한 경제적, 사회적 이익을 달성했습니다.

제어 장치는 안정적으로 작동하고 고장률이 낮습니다.  소음이 현저히 적습니다.

생산 공정 요구 사항을 충족하기 위해 뜨거운 연기 흐름을 정확하게 조절합니다.

모터 및 팬 베어링의 수명을 연장하고 모터의 발열을 줄이며 유지 관리 비용을 크게 줄입니다.

경제적 이익은 상당하며, 주파수 변환 제어 시스템으로 인해 증가된 전체 투자 비용은 1년 이상 만에 회수될 수 있습니다.

08 고객 혜택:

생산 공정 요구 사항을 충족하도록 흐름을 정확하게 조정합니다.

모터 손실 및 유지 관리 비용 감소;

에너지 절감 효과가 뛰어나며, 주파수 변환 제어로 늘어난 투자금도 1년 이상 만에 전액 회수할 수 있습니다.
