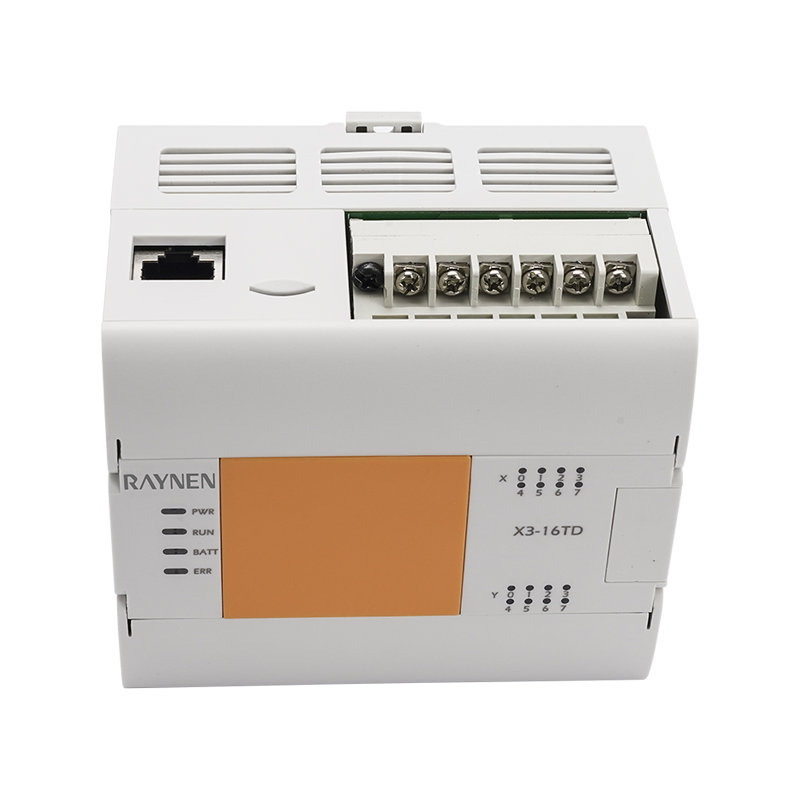

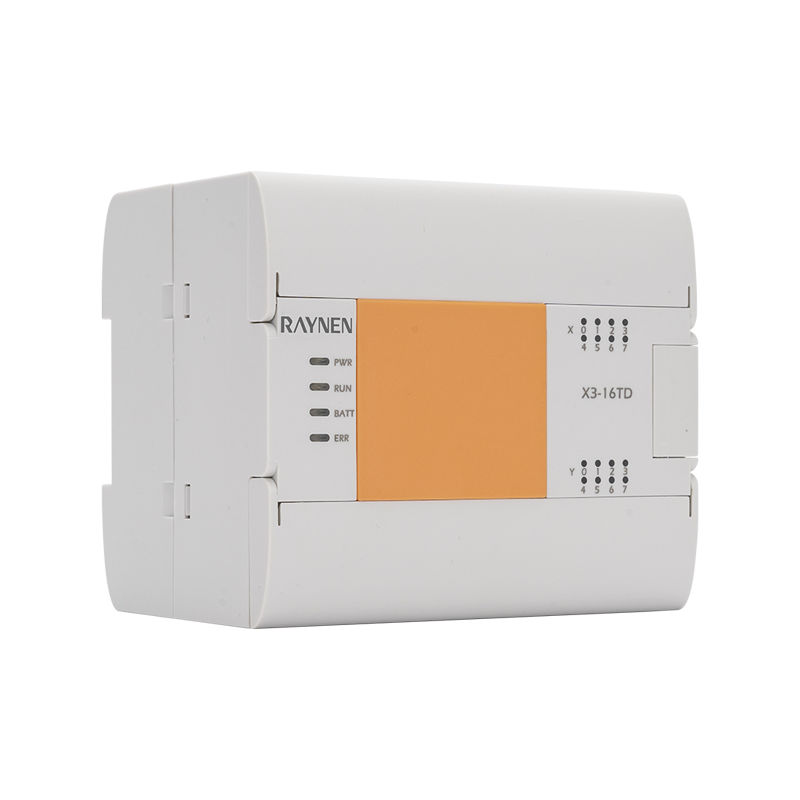

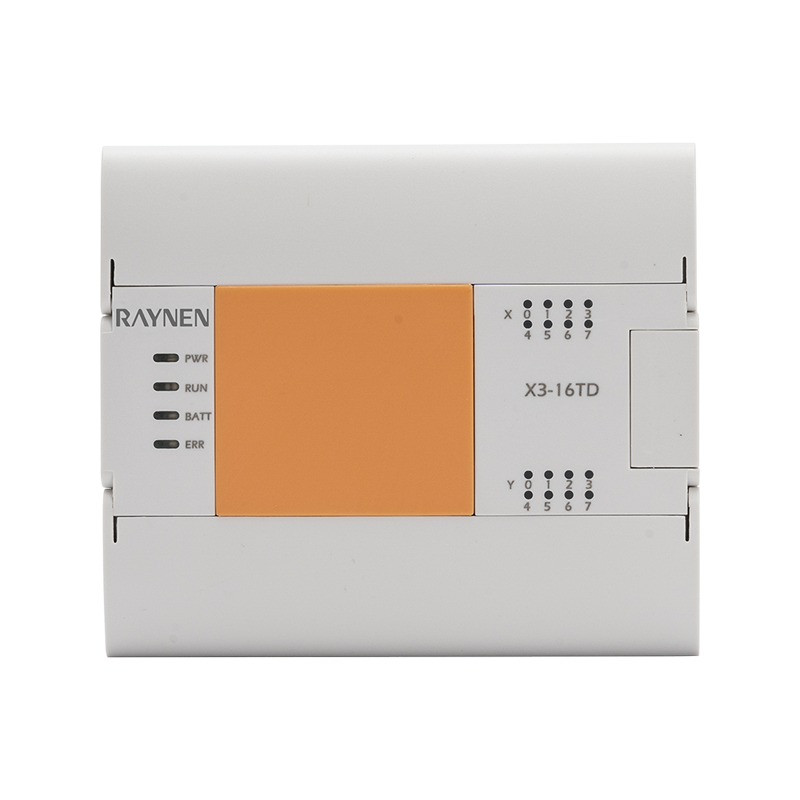

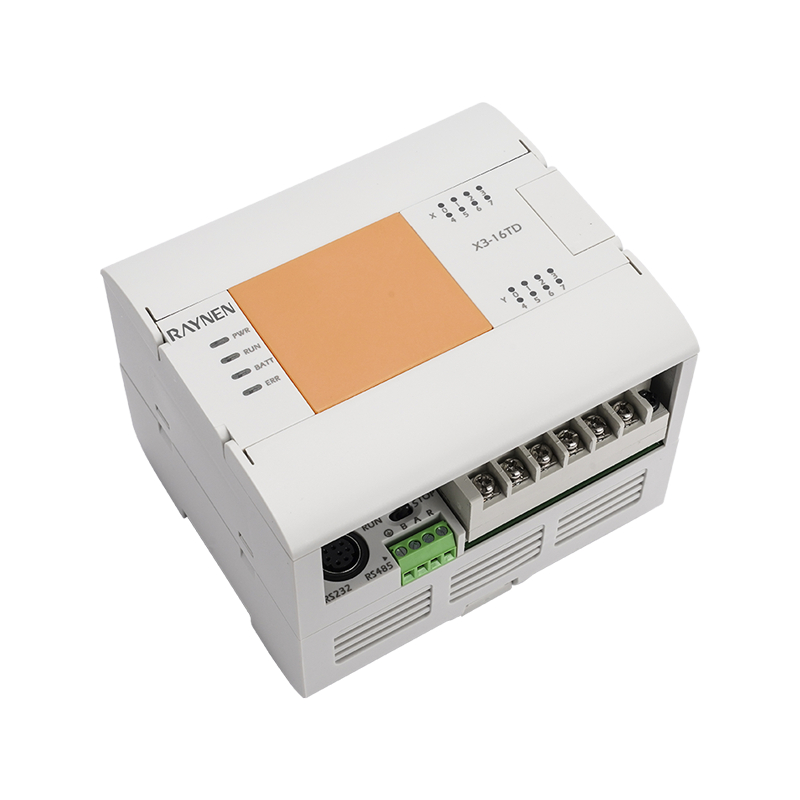

제품 요약
| | • 2-6축 고속 펄스 출력, 고속 카운팅, 선형 보간, 호 보간 및 기타 모션 제어 기능 포함; • 실시간 시계, 전력 데이터가 영구적으로 저장됩니다. • 최대 7개의 모듈을 확장할 수 있습니다. |
장점
| | | | |
| 인터페이스 | 입력/출력 | 확장 카드 | BD 보드 |
| 통합 네트워크 포트 RS232/485 | 3-8채널 고속 카운터 2-6축 200K 고속 펄스 | 확장된 최대 7개 모듈 | 1개의 BD 보드 지원 |
모델 명칭

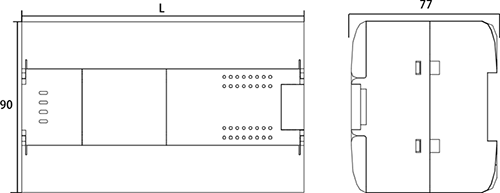

제품 사이즈 (단위: mm)
| |
|
매개변수
| 품목 | 전원 사양 | ||||
| X3E-16T디 | X3E-24T디 | X3E-32T디 | X3E-40T디 | X3E-60T디 | |
| 소비전력 | 10W | 12W | 12W | 13W | 14W |
| 전원 전압 | DC24V | ||||
| 전압 범위 | DC 20.4~28.8V | ||||
| 순간정전시간 허용 | 5ms 미만의 일시적인 정전의 경우 작업이 계속됩니다. | ||||
| 전원 퓨즈 | 60V 2에이 | ||||
| 임펄스 전류 | 12에이, 0.5ms 이하/28.8V DC | ||||
| 주어진 전력에 DC24V | 300m에이 이하 | ||||
| DC5V 내장 전원 | 800m에이 이하 | ||||
| 품목 | 전원 사양 | |||||
| X3E-16T디 | X3E-24T디 | X3E-32T디 | X3E-40T디 | X3E-60T디 | ||
| 숫자 입력 | 8 | 14 | 16 | 24 | 36 | |
| 고속번호 | 단상 200KHz [3개] 에이비상 100KHz[3개] | 단상 200KHz[4개], A비상 100KHz[4개] | 단상 200KHz [8개] A비상 100KHz[4개] | |||
| 입력 유형 | 싱크 유형/소스 유형 | |||||
| 입력 신호 전압 | DC 소스 유형: DC20.4V~28.8V | |||||
| 입력 임피던스 | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| 위의 X10 | - | 5.6K | ||||
| 입력 인덕턴스 전류 | X0-X5 | 5mA 이상 | ||||
| X6-X7 | 4mA | 5mA 이상 | ||||
| 위의 X10 | - | 4mA 이상 | ||||
| OFF 입력 인덕턴스 전류 | 1mA 이상 | |||||
| 입력 응답 시간 | <4.5ms | |||||
| 입력 신호 형태 | 전압 접점 입력 없음 | |||||
| 싱크 입력: NPN 오픈 컬렉터 트랜지스터 | ||||||
| 소스 입력: PNP 오픈 컬렉터 트랜지스터 | ||||||
| 입력 루프 절연 | 광커플러 절연 | |||||
| 입력 동작 표시 | 옵토커플러가 구동되면 패널의 LED가 켜집니다. | |||||
| 품목 | 전원 사양 | |||||
| X3E-16T디 | X3E-24T디 | X3E-32T디 | X3E-40T디 | X3E-60T디 | ||
| 출력번호 | 8 | 10 | 16 | 16 | 24 | |
| 펄스 주파수(최대) | 단일 종단 2 축 200K | 단일 종단 4축 200K | 단일 종단 6 축 200K | |||
| 출력 유형 | 트랜지스터/드레인 출력 | |||||
| 외부 전원 공급 장치 | DC5~30V | |||||
| 최대 부하 | 저항 부하 | 0.5A/웨이 | ||||
| 유도 부하 | 12W/DC24V | |||||
| 램프 부하 | 5W/DC24V | |||||
| 중간 부하 | 5mA(DC5~24V) | |||||
| 응답 시간 | 끄기→켜기 | 고속: 5μs 이하/10mA 이상(DC5 ~24V) | ||||
| 공통: 0.2ms 이하/200mA 이상(DC24V) | ||||||
| 켜기→끄기 | 고속: 5μs 이하/10mA 이상(DC5 ~24V) | |||||
| 공통: 0.2ms 이하/200mA 이상(DC24V) | ||||||
| 루프 격리 | 광커플러 절연 | |||||
| 출력 작업 표시 | 옵토커플러가 구동되면 패널의 LED가 켜집니다. | |||||
소프트웨어 구성 요소 리소스
| 품목 | 성능 | |
| 입력 릴레이 X | 256포인트 | X0~X377 |
| 출력 릴레이 Y | 256포인트 | Y0~Y377 |
| 보조 릴레이 M | 7680포인트 | M0~Latch 시작 (전원 끄기 비유지 영역 설정) |
| 래치 시작~래치 종료 (전원 유지 영역 설정, 최대 M1023) | ||
| Latch End ~M7679 (고정 전원 유지 영역) | ||
| 특수보조릴레이 에스M | 512점 | 에스M8000~에스M8511 |
| 상태 릴레이 에스 | 4096포인트 | S0~S4095 |
| 타이머 T | 200포인트 | T0~T199 (100ms 타임베이스) |
| T192~T199(서브루틴 전문화) | ||
| 46점 | T200~T245(10ms 타임베이스) | |
| 4점 | T246~T249(1ms 누적형) | |
| 6점 | T250~T255(100ms 누적형) | |
| 256포인트 | T256~T511(1ms 타임베이스) | |
| 카운터 16비트 | 200포인트 | C0~C199 |
| 카운터 32비트 | 56점 | C200~C234 |
| 고속 카운터 | - | C235~C255 |
| 데이터 레지스터 D | 8000포인트 | D0~D7999 |
| 특수 데이터 레지스터 SD | 512점 | SD8000~SD8511 |
| 인덱스 레지스터 | 16점 | V0~V7, Z0~Z7 |
| 확장 레지스터 | 32768 포인트 | R0~R32767 |
| 포인터 | 4096포인트 | P0~P4095 |
| 중단됨 | 6점 | I00*~I50* 입력 인터럽트 |
| 3점 | I6**~I8** 타이밍 인터럽트 | |
| 6점 | I010~I060 고속 카운터 인터럽트 | |
| 중첩을 통한 마스터 제어 | 8점 | N0~N7 |
| 상수 K | - | 16비트 범위: -32768~32767, 32비트 범위: -2147483648~2147483647 |
| 상수 H | - | 16비트 범위: 0~FFFF, 32비트 범위: 0~FFFFFFFF |
| 실수(E) | - | -3.40×10-38~ -1.17×10-38 , 1.17x10-38~3.40×1038 |
| 문자열 | - | " "로 둘러싸인 반쪽 모서리 문자의 최대 길이는 32자입니다. |
고속카운터
| 입력 유통 | 단상 단일 카운터 | A비 위상 카운터 | A비 위상 카운터 | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | 유/D | | | | | | | | 유/D | | | 유 | | | 유 | | A | A | | | |
| X1 | | 유/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | 유/D | | | | | | | 유/D | | | 유 | | R | | R | | A | | |
| X3 | | | | 유/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | 유/D | | | | | S | | | | 유 | | 유 | | | | A | |
| X5 | | | | | | 유/D | | | | | 유/D | | | D | | D | | | | B | |
| X6 | | | | | | | 유/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | 유/D | | | S | | | | | S | | | | | B |
